同惠TH199X系列高精度源表

同惠TH199X系列高精度源表

厂商名称:同惠

产品型号:TH1991/TH1992/TH1992B/TH1991C/TH1991A/TH1992A/TH1991B

市场价格:¥面议 (仅供参考)

促销价格:¥ 请点击在线咨询

描述:

TH1991/TH1992系列精密源/测量单元可输出高达210V直流电压、3A直流电流以及10.5A脉冲电流、最小10fA/100nV的电源和测量分辨率,支持高速采样,可生成任意波形。
我要购买 获取报价 货期:现货
  • 详细说明
  • 产品手册

  TH199X系列精密源/测量电源,可同时输出并测量电压和电流,在仪器中集成了电流源、电压源、电压表、电流表功能,各功能可任意切换。

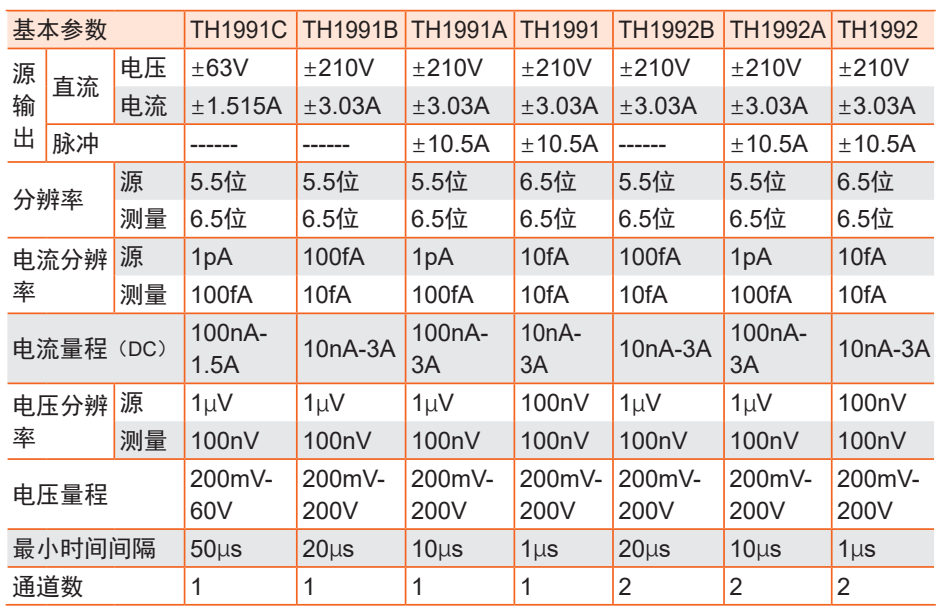

同惠TH199X系列高精度源表(图1)

  TH1991/TH1992系列精密源/测量单元可输出高达±210V直流电压、±3A直流电流以及±10.5A脉冲电流、最小10fA/100nV的电源和测量分辨率,支持高速采样,可生成任意波形。

  TH1991/TH1992系列精密源/测量单元系列采用了7英寸电容式触摸屏,以Linux操作系统为底层,交互式图形用户界面及各种显示模式,并内置了二极管、三极管、MOS管以及IGBT等器件的I/V曲线扫描功能,无需连接上位机即可完成IV功能测试,可显著提高测试效率。

  TH1991/TH1992系列精密源/测量单元全面、综合的电源和测量功能,是测试半导体、有源/无源器件以及各种其他器件与材料的理想选择。

  TH1991/TH1992系列精密源/测量单元广泛应用在研发和教育应用、工业开发、测试和制造业等领域。


产品型号

TH1991C

TH1991B

TH1991A

TH1991

TH1992B

TH1992A

TH1992

显示

显示器                                    同惠TH199X系列高精度源表(图2) 7英寸电容式触摸彩色LCD显示器,分辨率800×480

关键指标

通道数

1

2

功率

31.8W

最大输出

电压

±63V

±210V

电流

直流

±1.515A

±3.03A

脉冲

------

------

±10.5A
±10.5A

------

±10.5A
±10.5A

电源

最大位数

位数

5 1/2

6 1/2

5 1/2

6 1/2

最小分辨率

电压

1μV

100nV

1μV

100nV

电流

1pA          同惠TH199X系列高精度源表(图2) 100fA               同惠TH199X系列高精度源表(图2) 1pA

10fA

100fA        同惠TH199X系列高精度源表(图2) 1pA

10fA

测量

最大位数

位数

6 1/2

最小分辨率

电压

100nV

电流

100fA

10fA

100fA
10fA
10fA
100fA
10fA

电压量程

200mV

-60V

200mV-200V

最小间隔时间

50μs

20μs         同惠TH199X系列高精度源表(图2) 10μs        同惠TH199X系列高精度源表(图2) 1μs          同惠TH199X系列高精度源表(图2) 20μs         同惠TH199X系列高精度源表(图2) 10μs         同惠TH199X系列高精度源表(图2) 1μs

电压测量/电压源(精度:读数百分比+偏置)

量程

±200mV

测量分辨率

100nV

精度

±(0.015% + 225μV)

±2V

测量分辨率

1μV

精度

±(0.02% + 350μV)

±20V

测量分辨率

10μV

精度

±(0.015% +   5mV)

±200V

测量分辨率

100μV

精度

±(0.015% +   50mV)

电流测量/电流源

量程

±10 nA

测量分辨率

10fA(TH1991A/TH1992A无此量程)

精度

±(0.10 % + 50   pA)

±100nA

测量分辨率

100fA

精度

±(0.06% +   100pA)

±1μA

测量分辨率

1pA

精度

±(0.025% +   500pA)

±10μA

测量分辨率

10pA

精度

±(0.025% +   1.5nA)

±100μA

测量分辨率

100pA

精度

±(0.02% +   25nA)

±1mA

测量分辨率

1nA

精度

±(0.02% +   200nA)

±10mA

测量分辨率

10nA

精度

±(0.02% + 2.5μA)

±100mA

测量分辨率

100nA

精度

±(0.02% + 20μA)

±1A

测量分辨率

1μA

精度

±(0.03% +   1.5mA)

±1.5A

测量分辨率

1μA

精度

±(0.05% +   3.5mA)

±3A

测量分辨率

10μA

精度

±(0.4% + 7mA)

±10A

测量分辨率

10μA

精度

±(0.4% + 25mA)

脉冲源(脉宽是指10%上升沿至90%下降沿的时间,基数电平:脉冲低点电平,峰值电平:脉冲高端电平)

最小可编程脉冲宽度

50μs

脉宽编程分辨率

1μs

直流或脉冲最高电压

210V

最大峰值电流

0.105A

最大基数电流

0.105A

脉冲宽度

50μs   - 99999.9s

最大占空比

99.9999%

21V

最大峰值电流

1.515A

最大基数电流

1.515A

脉冲宽度

50μs   - 99999.9s

最大占空比

99.9999%

6V

最大峰值电流

3.03A

最大基数电流

3.03A

脉冲宽度

50μs   - 99999.9s

最大占空比

99.9999%

仅脉冲

200V

最大峰值电流

1.515A

最大基数电流

50mA

脉冲宽度

50μs   - 2.5ms

最大占空比

2.5%

180V

最大峰值电流

1.05A

最大基数电流

50mA

脉冲宽度

50μs   - 10ms

最大占空比

2.5%

6V

最大峰值电流

10.5A

最大基数电流

0.5A

脉冲宽度

50μs   - 1ms

最大占空比

2.5%

电阻测量(自动电阻测量模式、线、2 V 量程)

量程

2Ω

分辨率

1μΩ

测试电流

1 A

电流量程

1 A

总误差

0.2% +   0.00035Ω

20Ω

分辨率

10μΩ

测试电流

100mA

电流量程

100mA

总误差

0.06% +   0.0035Ω

200Ω

分辨率

100μΩ

测试电流

10mA

电流量程

10mA

总误差

0.065% +   0.035Ω

2kΩ

分辨率

1mΩ

测试电流

1mA

电流量程

1mA

总误差

0.06% + 0.35Ω

20kΩ

分辨率

10mΩ

测试电流

100μA

电流量程

100μA

总误差

0.065% + 3.5Ω

200kΩ

分辨率

100mΩ

测试电流

10μA

电流量程

10μA

总误差

0.06% + 35Ω

2MΩ

分辨率

1Ω

测试电流

1μA

电流量程

1μA

总误差

0.095% + 350Ω

20MΩ

分辨率

10Ω

测试电流

100nA

电流量程

100nA

总误差

0.18% + 3.5kΩ

200MΩ

分辨率

10Ω

测试电流

10nA

电流量程

10nA

总误差

1.08% + 35kΩ

接口

RS232CUSB HOSTUSB DEVICELANHANDLER

环境和温度


使用温湿度范围

23°C±5°C

存放温湿度范围

23°C±5°C

精度保证温湿度

23°C±5°C

预热时间

60分钟

环境温度变化

30%80%RH

校准周期

一年

一般指标


电源

90 V to 264   V, 47 Hz to 63 Hz, 250 VA maximum

功率

31.8W

上架尺寸

215mmx132mmx490mm

外形尺寸

235mmx154mmx530mm

重量

8.5kg(单通道)/   10kg(双通道)
