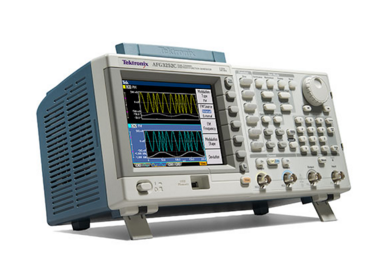

AFG3252C 函数/任意信号发生器

厂商名称：泰克/TEKTRONIX

产品型号：AFG3252C

市场价格：¥0.00 (仅供参考)

促销价格：¥ 请点击在线咨询

描述：

12 种不同的标准波形，直观的用户界面以及合适的价格使其成为业界最实用的信号发生器。

我要购买获取报价货期：现货

详细说明
产品手册

产品概述
　　AFG3000 系列函数、任意波形和脉冲发生器无与伦比的性能、多功能、直观的操作以及合适的价格使其成为业界最实用的信号发生器。
出众的性能和多功能性
　　12 种不同的标准波形，同时以高采样速率生成长达128K的任意波形。在脉冲波形上可以单独设置上升沿和下降沿时间。可以将外部信号连接，并叠加到输出信号中。双通道型号输出可生成两个完全相同或截然不同的信号。所有仪器的时基都非常稳定，年偏移量仅±1ppm。
直观的用户界面，更多信息一目了然
　　大屏幕一次即可显示所有相关波形参数和波形图，让您放心地设置信号，集中精力完成手头的工作。使用快捷键可直接访问常用功能和参数，或通过结构化的菜单方便地进行更多选择，减少仪器使用学习或重新学习的时间。外观和感觉与TDS3000示波器一样，让您使用起来倍感亲切。
随机附带的ArbExpress™ 软件可轻松编辑波形
　　使用这种PC 软件，可从任何Tektronix示波器无缝地导入波形，也可以由标准函数、公式编辑器和波形数学计算进行定义。

特点与优点
　　·带宽：25MHz、100MHz或240MHz正弦波形
　　·任意波形：14位垂真分辨率
　　·采样速率：250MS/s、1GS/s 或2GS/s
　　·高达4个128K存储深度
　　·5.6" 显示器使您对设置和波形充满信心
　　·多语言和直观操作可节省设置时间
　　·脉冲波形边沿时间可调整

应用
　　电子测试和设计　　　　　
　　传感器仿真
　　功能测试
　　教学和培训

特性

AFG3000系列特性
	AFG3021B/AFG3022B	AFG3101/AFG3102	AFG3251/AFG3252
通道数	1/2	1/2	1/2
标准波形	正弦波、方波、脉冲波、锯齿波、三角波、sin(x)/x、指数上升/衰减、高斯、洛仑兹、半正矢、直流、噪声
正弦波：	1mHz～25MHz	1mHz～100MHz	1mHz～240MHz
幅度平坦度(1 Vp-p)：
<5 MHz 　5 MHz～20 MHz 　20 MHz～25 MHz 　25 MHz～100 MHz 　100 MHz～200 MHz 200 MHz - 240 MHz	±0.15 dB ±0.3 dB ±0.5 dB — — —	±0.15 dB ±0.3 dB ±0.3 dB ±0.5 dB — —	±0.15 dB ±0.3 dB ±0.3 dB ±0.5 dB ±1.0 dB ± 2.0 dB
谐波失真(1 Vp-p)：
1 mHz～0 kHz 　20 kHz～1 MHz 　1 MHz～5 MHz 　5 MHz～10 MHz 　10 MHz～25 MHz 　>25 MHz	<-70 dBc <-60 dBc <-50 dBc <-50 dBc <-40 dBc —	<-60 dBc <-60 dBc <-50 dBc <-37 dBc <-37 dBc <-37 dBc	<-60 dBc <-60 dBc <-50 dBc <-37 dBc <-37 dBc <-30 dBc
THD	<0.2% (10 Hz - 20 kHz, 1 Vp-p)
杂波(Spurious) (1 Vp-p)：
1 mHz 到1 MHz 　1 MHz 到25 MHz 　>25 MHz	<-60 dBc <-50 dBc —	<-60 dBc <-50 dBc <-50 dBc + 6 dBc/倍频	<-50 dBc <-47 dBc <-47 dBc + 6 dBc/倍频
方波	1 μHz～12.5 MHz	1 μHz～50 MHz	1 μHz～120 MHz
上升/下降时间	≤18 ns	≤5ns	≤2.5 ns
脉冲波形	1 mHz～12.5 MHz	1 mHz～50 MHz	1 mHz～120 MHz
脉冲宽度	30 ns～999 s	8 ns～999 s	4 ns～999 s
边沿跃迁时间	18 ns～625 s	5 ns～625 s	2.5 ns～625 s
分辨率	10 ps 或4 位
其他波形	1 mHz～250 kHz	1 mHz～1 MHz	1 mHz～2.4 MHz
噪声带(-3dB)	25 MHz	100 MHz	240 MHz
直流（输入50 Ω）	-5V～+5 V	-5V～+5 V	-2.5 V～+2.5 V
任意波形	1 mHz～12.5 MHz	1 mHz～50 MHz	1 mHz～120 MHz
非易失存储器	4 个波形	4 个波形	4 个波形
存储器：采样速率	2点～64 K: 250 MS/s	16 K～128 K: 250 MS/s 2点～16 K: 1 GS/s	16 K～128 K: 250 MS/s 2 点～16 K: 2 GS/s
垂直分辨率	14 位	14 位	14 位
幅度（输入50 Ω）	10 mVp-p～10 Vp-p	20 mVp-p～10 Vp-p	≤200 MHz: >200 MHz:50 mVp-p～4Vp-p
精度	±(1% 的设置 +1 mV) (1 kHz 正弦波, 0 V 偏置, >10 mV p-p 幅度)		±(1% 的设置 +1 mV) (1 kHz 正弦波, 0 V 偏置, >10 mV p-p 幅度)
偏置	±5 Vpk交流+直流	±5 Vpk交流+直流	±2.5 Vpk 交流+直流
分辨率	1 mV

订货信息
　　AFG3021B　　　　AFG3022B
　　AFG3101　　　　AFG3102
　　AFG3251　　　　AFG3252

标准配件
　　快速入门用户手册
　　电源线
　　含有参考手册、维修手册和ArbExpress™ 软件的光盘
　　NIST 可溯源校准证明
选件
　　R5-5年维修服务。
　　RM3100-机架安装套件。
　　013-0345-00-保险丝适配器，BNC-P 到BNC-R。
　　159-0454-00-保险丝套件，3个，0.125A。
保修信息
　　部件和人工提供三年保修。
