静电放电发生器ESD61002TA

静电放电发生器ESD61002TA

厂商名称:普锐马/Prima

产品型号:ESD61002TA

市场价格:¥20000 (仅供参考)

促销价格:¥ 请点击在线咨询

描述:

 1、设备工作电源要求  输入电压:单相AC220V10%(中国大陆)  频率:50/60Hz  相数:单相3线制(L—N—PE)  电压分辨率:1V  输出
我要购买 获取报价 货期:现货
  • 详细说明
  • 产品手册

  1、设备工作电源要求

  输入电压:单相AC220V±10%(中国大陆)

  频率:50/60Hz

  相数:单相3线制(L—N—PE)

  电压分辨率:1V

  输出电压波形畸变率≤5%

  总功率:MAX 250W

  2、设备主要功能和特点

  符合EN/IEC61000-4-2和GB/T17626.2最新标准相关要求;

  7.0寸触摸屏、中英显示,操作方便;

  采用进口程控高压电源,性能稳定;

  体积小,携带方便

  内置温湿度显示、实时高压显示,

  内置国标模式、用户自定义模式,编程模式,增压模式,操作便捷;

  最高测试电压达到20KV

  根据测试标准不同可以方便更换放电模块;

  放电枪头可自由更换;

  内置RJ45和RS232接口,可通过电脑实施远程控制,自动记录实验数据,保存打印测试报告。

  3、设备使用环境要求

  户内使用;

  海拔高度不超过1000米;

  环境温度为-10℃~+40℃;?

  相对湿度不大于85%;?

  无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体

  电源电压波形为正弦波,波形畸变率<5%;

  接地电阻不大于0.5Ω;

  5、产品介绍

  触摸式全智能静电放电发生器分三个系列,P系列,T系列,H系列。T系列产品采用7.0英寸彩色触摸屏操作,完全符合并超越EN/IEC61000-4-2和GB/T17626.2最新标准相关要求。

主要技术参数


参数

ESD61002TA

输出电压

0.2~±20kV精度5%, 实时高压在线显示

输出电压极性

正 / 负,正负交替

放电电容

150PF    (可定制)

放电电阻

330Ω    (可定制)

放电电流上升时间

0.6 ~ 1ns

静电保持时间

>5s

工作形式

放电时间间隔可以设置在 0.05 ~ 99.99s 之间,可满足各种操作方式,如 20PPS 放电; 设置值小于 0.05s 时,是单次放电

放电次数设定

1 ~ 9999 或无限次

放电形式

接触放电

空气放电

放电次数

可预设置 1-9999 次或无限次

触发方式

1.自动 2.手动 3.电压自动渐升 扫描

仪器工作状态指示

前面板LED指示、LCD显示

仪器接地连接方式

使用扁平接地线

上位机

RS232、RJ45接口 可联机打印测试报告

设备工作电源

AC220V ± 10%,50/60 Hz (限中国大陆)

保险丝

3A

最大功耗

250W

环境温度

15 ℃ -35 ℃

主机尺寸

350×360×175 mm

重量

约10kg

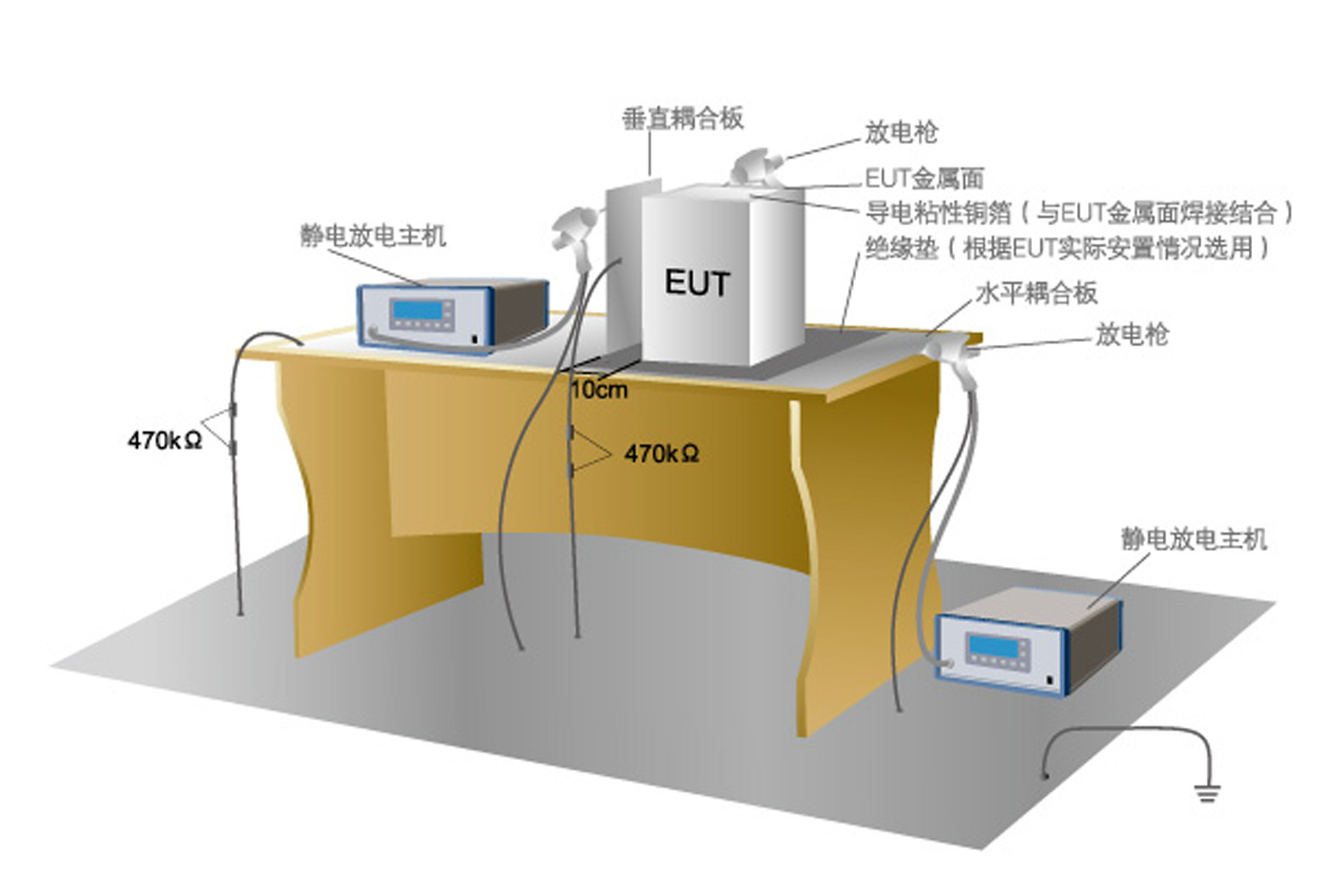

  静电放电抗扰度试验配置示意图:
