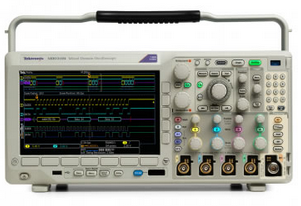

MDO4034-3混合域示波器

MDO4034-3混合域示波器

厂商名称:泰克/TEKTRONIX

产品型号:MDO4034-3

市场价格:¥面议 (仅供参考)

促销价格:¥ 请点击在线咨询

描述:

泰克MDO4034-3混合域示波器输入通道4 带宽(-3dB)350 MHz 上升时间1 ns 带宽限制20 MHz 或 250 MHz 垂直分辨率8 位(高分辨率时为 11 位) 直流垂直增益精度1.5%,高于 30C 时按 0.10%/C 降额 输入耦合交流、直流 输入阻抗1 MΩ 1%,50 Ω
我要购买 获取报价 货期:现货
  • 详细说明
  • 产品手册
基本配置
产品名称混合域示波器/频谱分析仪
产品型号MDO4034-3
模拟通道垂直系统
    输入通道4
    带宽(-3dB)350 MHz
    上升时间1 ns
    带宽限制20 MHz 或 250 MHz
    垂直分辨率8 位(高分辨率时为 11 位)
    直流垂直增益精度±1.5%,高于 30°C 时按 0.10%/°C 降额
    输入耦合交流、直流
    输入阻抗1 MΩ ±1%,50 Ω ±1%
    最大输入电压1 MΩ 300 VRMS CAT II,峰值 ≤ ±425 V
50 Ω 5 VRMS,峰值 ≤ ±20 V (DF ≤ 6.25%)
数字通道垂直系统
    输入通道16 条数字通道(D15 至 D0)
    输入阻抗100 kΩ 并联 3 pF
    最大输入电压±42 V峰值
    阈值选择TTL、CMOS、ECL、PECL、用户定义
    阈值分组每通道门限
水平系统
    时基范围1 ns 至 1000 s
    时基精度±5 ppm,在任何 ≥1 ms 间隔上
    延迟范围-10 格至 5000 s
模拟信号采集系统
    实时采样率2.5 GS/s
    记录长度20M
数字信号采集系统
    采样率500 MS/s(2 ns 分辨率)
    最大输入频率500 MHz(可以准确复制为逻辑方波的最大频率正弦波。需要在每条通道上使用短的接地延长线。这是最小摆动幅度时的最大频率。切换速率越高,获得的幅值就越高。)
    记录长度20M 点
    最小可测量脉宽1 ns
触发系统
    触发模式自动、正常、单次
    触发类型边沿、序列(B 触发)、脉冲宽度、超时、欠幅、逻辑、建立时间与保持时间、上升/下降时间、视频、扩展视频(选配)、I2C(选配)、SPI(选配)、RS-232/422/485/UART(选配) 、USB:低速(选配)、USB:全速(选配)、USB:高速(选配)、以太网(选配)、CAN(选配)、LIN(选配)、FlexRay(选配)、MIL-STD-1553(选配)、I2S/LJ/RJ/TDM(选配)、并行总线
    触发耦合直流、交流、高频抑制(衰减 >50 kHz)、低频抑制(衰减<50 kHz)、噪声抑制(降低灵敏度)
    触发抑制20 ns 至 8 s
    内部触发电平范围从屏幕中央 ±8 格,如果选择了垂直低频抑制触发耦合则为从 0 V ±8 格
测量运算系统
    自动测量29种,其中任何时间可在屏幕上最多显示八个。测量包括:周期、频率、延迟、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽、突发宽度、相位、正过冲、负过冲、峰峰值、幅度、高、低、最大值、最小值、平均值、周期平均、均方根、周期均方根、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数、面积和周期面积。
    光标测量波形和屏幕
    波形运算波形的加、减、乘、除、积分、微分、FFT、频域光迹的加、减、定义大量的代数表达式,包括波形、参考波形、数学函数(FFT、积分、微分、对数、指数、平方根、绝对值、正弦、余弦、正切、弧度、角度)、标量、最多两个用户可调节的变量和参数化测量结果(周期、频率、延迟、上升、下降、正宽度、负宽度、突发宽度、相位、正占空比、负占空比、正过冲、负过冲、峰峰值、幅度、均方根、周期均方根、高、低、最大值、最小值、平均值、周期平均值、面积、周期面积和趋势图),例如 (Intg(Ch1 - Mean(Ch1)) × 1.414 × VAR1)。
显示系统
    显示器10.4 英寸(264 毫米)液晶 TFT 彩色显示器
    显示器分辨率1,024 水平 × 768 垂直像素 (XGA)
    波形捕获率>50000 wfm/s
    波形显示方式矢量、点状、可变余晖、无限余辉
接口
    标配USB 2.0、LAN 端口、视频输出端口
电源要求
    电压范围100 至 240 V ±10%
    频率范围50 至 60 Hz ±10%(100 至 240 V ±10%)
    功率使用最大 250 W
物理与环境特性
    尺寸229毫米(高)*439毫米(宽)*147毫米(厚)
    重量净重5Kg,毛重10.7Kg
    环境温度/湿度0℃ 至 +50℃ (+32℉ 至 122℉)
高温:40℃ 至 50℃,10% 至 60% 相对湿度
低温:0℃ 至 40℃,10% 至 90% 相对湿度
    海拔高度3000 米
