混合域示波器它是如何工作的

这是一篇关于混合域示波器（MDO）技术的技术简报，主要介绍了MDO的工作原理、技术优势以及它在现代高度集成设计测量中的应用。以下是对这些核心内容的简要概述：

1. MDO的定义与功能:

定义：MDO是首个集成混合信号示波器（包括逻辑和协议分析功能）和现代频谱分析仪的工具。

功能：MDO提供完整的测量能力，适用于模拟、数字和RF信号的测量，具有2或4个模拟时域通道、16个数字时域通道和1个频谱分析仪通道。

2. MDO与普通示波器的区别:

频率域测量能力：MDO内置的频谱分析仪提供比普通示波器更优越的频率域测量保真度。

独立采集系统：MDO具有独立的模拟数字通道和频谱分析仪采集系统，可同时优化时域和频域视图。

3. MDO的RF性能实现:

高保真度：MDO的频谱分析仪输入具有平坦响应至3或6GHz，提供卓越的杂散动态范围（SFDR）。

低噪声性能：MDO在测量低电平信号和发射机带外发射时表现出色，噪声水平低。

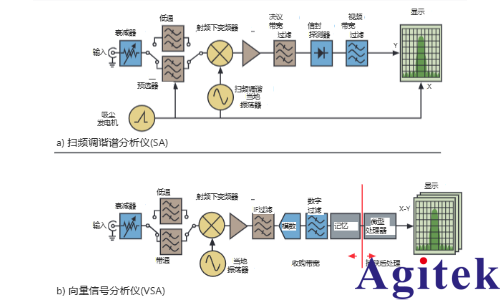

4. MDO的硬件架构:

采集系统：MDO采用两个独立的采集系统，一个用于模拟和数字通道，另一个用于频谱分析仪。

数字下变频（DDC）和快速傅里叶变换（FFT）：MDO使用DDC和FFT技术将时域数据转换为频域数据，提高信号保真度。

5. MDO的关键频谱测量功能:

自动标记：可连续跟踪高达11个频率的最高幅度。

RF测量：提供信道功率、邻信道功率比（ACPR）和占用带宽等自动RF测量。

频谱图功能：显示RF信号频率随时间的变化，揭示信号频率跳变特性。

6. MDO4000系列的多域同步:

时间相关性：模拟、数字和频谱分析仪输入通道时间相关，允许分析信号间的时序关系。

RF时域迹线：显示RF信号的幅度、相位或频率随时间的变化，与其他时域波形同步。

7. MDO的触发功能:

边沿触发：可在频谱分析仪输入上基于整体功率水平进行边沿触发。

脉冲宽度和毛刺触发：使用MDO4TRIG选项，频谱分析仪输入可用作触发源。

8. MDO的噪声性能和SFDR提升:

处理增益：通过DDC和DFT降低噪声 floor，提高信噪比（SNR）。

抖动技术：添加随机信号以改善SFDR，均匀分布A/D转换器的DNL误差。

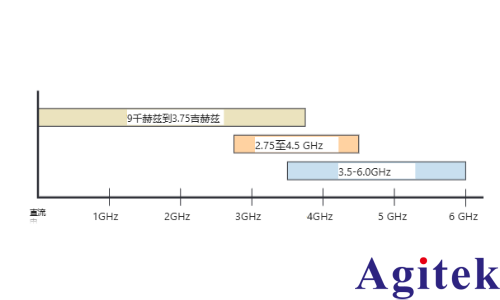

9. MDO的宽捕获带宽:

宽频带采集：MDO提供至少1GHz的捕获带宽，某些情况下可达3.75GHz，适用于现代数字通信的宽频带信号。

10. MDO的综合优势:

 成本与空间效益：集成多个仪器于单一平台，节省成本和空间。

 操作便利性：单一仪器提供多种测量功能，提高操作便利性。

 技术融合：结合示波器与频谱分析仪技术，实现时域和频域同步分析。

MDO3000和MDO4000系列都提供了在单一整合平台中拥有多种仪器的便利性。而MDO4000系列独有的能够同时在同步视图中显示时间和频率域的特点，使其成为电磁干扰排除和无线收发器整合方面的理想选择。
