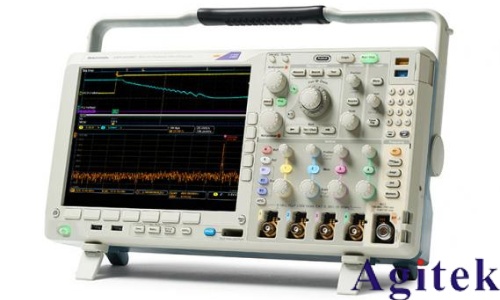

泰克MDO4000系列混合域示波器的应用指南

这是一篇关于泰克MDO4000系列混合域示波器的应用指南，主要介绍了混合域示波器的发展背景、功能特点、技术基础及其在现代电子设计中的应用。以下是对这些核心内容的简要概述：

1. 混合域示波器的发展背景:

无线技术的普及：无线技术广泛应用于各个领域，如照明、家庭设备、汽车等，推动了现代电子设计中无线技术的集成。

嵌入式设计人员的职责扩大：设计人员需要处理包括RF射频信号在内的多种信号类型，传统示波器和频谱分析仪难以满足需求。

RF信号随时间变化：现代通信信号多为间歇性、突发性的，需要能够捕获快速变化的信号。

RF带宽的提高：现代通信采用更宽的调制方案，要求测量设备具有更高的频谱捕获带宽。

EMC的重要性：电磁兼容性测试要求设备能够测量宽频率范围内的间歇性信号。

产品开发周期的压力：市场压力要求企业快速推出产品，需要高效、易用的测量工具。

2. MDO4000系列混合域示波器的功能特点:

专用RF输入通道：提供大频率范围、杰出的保真度和低噪声性能。

独立的时域和频域通道：允许独立设置采集参数，实现多域时间相关测量。

优化的用户界面：提供直观的频谱测量控制界面，节省学习时间。

多条输入通道：包括模拟、数字和RF通道，提供系统级洞察力。

宽频谱捕获带宽：提供1GHz以上的实时频谱捕获带宽，适用于快速变化的信号。

3. 技术基础:

频谱分析基础：介绍传统扫频分析仪和矢量信号分析仪的结构及其局限性。

下变频和数字下变频：详细说明MDO4000的模块下变频器和数字下变频过程。

生成频谱和RF时域数据：描述如何从采集的时域数据生成频谱和RF时域曲线。

时间分辨率：讨论频谱时间和RF采集时间对时间分辨率的影响。

4. 应用实例:

跳频信号分析：通过实例展示MDO4000如何同时观察跳频信号的时域和频域特点。

频谱瀑布图：介绍频谱瀑布图的功能及其在观察频率随时间变化中的应用。

触发功能：说明MDO4000的跨域触发系统如何确保时间相关的数据采集。

RF测量：包括通道功率、邻道功率比和占用带宽等专用RF测量功能。

这篇文章为理解和使用泰克MDO4000系列混合域示波器提供了全面的指导，通过详细的技术说明和应用实例，展示了该设备在现代电子设计中的强大功能和优势。
