同惠TH2839阻抗分析仪使用说明

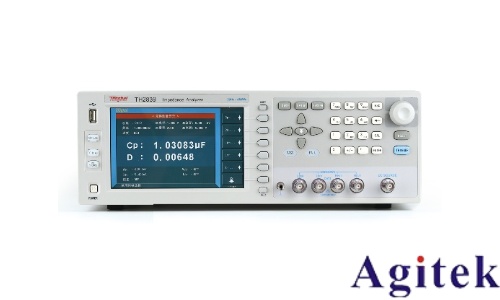

同惠TH2839精密阻抗分析仪是一款高性能、宽频域的自动平衡电桥式测量设备，广泛应用于电子元器件研发、生产测试、材料研究及质量控制等领域。其测量频率范围覆盖20Hz至10MHz，具备0.05%的基本测量精度，结合宽达0.001Ω/0.001mH/0.001pF的高分辨率，可满足IEC、MIL等商业与军用标准的严苛测试需求，是现代电子测量中不可或缺的核心工具。

一、基本操作流程

1.开机与自检：接通电源后，仪器将自动执行系统自检，确认各模块运行正常。建议在测量前进行开路与短路校准，以确保数据准确性。

2.连接被测件：使用标配的四端带卡夹具（TH26005C）或TH26011BS Kelvin测试线连接被测元件，确保接触良好，减少引线阻抗影响。

3.参数设置：通过触摸屏或按键选择测量参数（如Z、θ、Ls、Cp、D、Q等），设定测试频率、信号电平（最大1Vrms）及直流偏置（如需）。

4.开始测量：按下“开始”键，仪器将实时显示主/副参数测量值，结果可自动锁定或连续扫描。

二、高级功能应用

图形扫描分析：支持51至801点频率/电压扫描，可选择主/副参数轨迹，坐标支持对数与线性显示。扫描结果可存储为TXT、CSV等格式，并通过USB或LAN上传至PC。

材料测试：配合选配的电介质测试夹具TH26077及上位机软件，可精确测量材料在不同频率下的介电常数，适用于电子陶瓷、高分子材料等研发场景。

等效电路分析：通过阻抗分析软件，将未知器件等效为3-4元件的电路模型，支持7种基础模型自动匹配，并生成阻抗拟合曲线，便于电路仿真与优化。

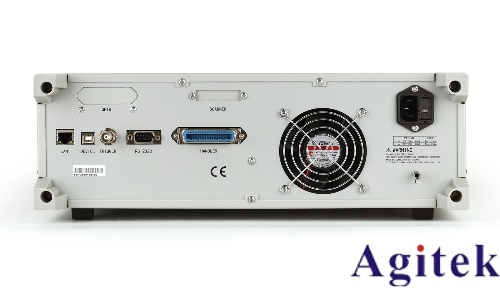

三、接口与数据管理 TH2839配备多种通信接口，包括USB HOST/DEVICE、LAN、RS232C及选配GPIB，支持与自动化系统集成。测量数据可保存至仪器内置40组非易失存储器，或通过USB存储器导出为XLS、MDB等格式。支持截屏、记录文件保存及用户权限管理，便于质量追溯。

四、注意事项与维护

测量前确保环境温度稳定，仪器内置温度传感器可自动补偿，但仍建议在恒温环境下操作。

高电流测试时，可通过HANDLER接口外接TH1778系列偏置电流源（最大120A）。

定期使用短路片（TH26010）进行校准验证，保持测试夹具清洁，避免氧化影响接触电阻。

同惠TH2839凭借其高精度、高稳定性与强大的扩展能力，已成为电子材料与元器件测试的优选设备。熟练掌握其操作逻辑与功能配置，将显著提升研发效率与生产良率，助力电子工程迈向更高精度的测量新时代。
