泰克示波器水平控件的精细操作与应用

在电子测量领域，泰克示波器以其卓越的性能和可靠性著称。其水平控件系统是用户与被测信号时域特性进行交互的核心界面，对于精确分析信号的动态行为至关重要。熟练掌握这些控件的使用，能够极大地提升测量效率和准确性。

一、 水平控件的组成与功能

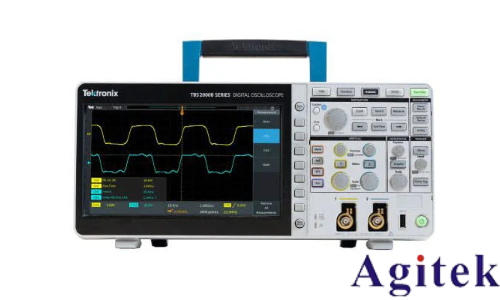

泰克示波器的前面板通常将水平控制区域集中布局，主要包含以下三个关键元素：

1.水平刻度旋钮 (Scale Knob)：这是调节时基最常用的部件。通过旋转该旋钮，用户可以直观地改变“时间/格”设置，从而控制波形在屏幕上的水平拉伸或压缩程度。

2. 水平位置旋钮 (Position Knob)：此旋钮用于调整波形在屏幕水平方向上的位置。其核心作用是参照屏幕中心（即触发点参考位置）来移动触发点，使用户能够观察触发事件之前（预触发）或之后（后触发）的信号细节。

3. 水平 [Horiz] 键 (Horizontal Menu Button)：按下此键将调出屏幕下方的“水平”功能菜单。通过该菜单，用户可以访问更高级的设置选项，例如选择不同的时基模式（如YT、滚动模式等）、启用缩放功能以及查看当前的采样率等信息。

二、 调整水平刻度（扫描速度）

调整水平刻度是使用示波器最基础也最频繁的操作之一。

● 操作方法： 直接旋转前面板上的水平刻度旋钮即可。随着旋钮的转动，屏幕左上方状态栏中显示的“时间/格”数值会实时更新。示波器的时基设置通常遵循1-2-5的步进顺序（例如：1ns/div, 2ns/div, 5ns/div, 10ns/div...），这种设计便于用户快速估算时间和频率。

● 扫描速度与显示模式：

○ 慢速扫描模式： 当将时间/格设置为50 ms/div或更慢时，示波器通常会自动进入“慢速扫描”模式。在此模式下，为了不丢失低频或缓慢变化信号的细节，示波器会采用峰值检测等采集方式。这对于观察电源启动过程、温度传感器信号等低频现象非常有用。

○ 高速扫描与插值： 当水平刻度设置非常快（例如20 ns/div或更快）时，示波器为了平滑显示波形，可能会启用sine(x)/x插值算法来扩展水平时基，使高频信号的波形更加平滑清晰。

● 缩放功能的快捷操作： 许多泰克示波器允许用户通过按下水平刻度旋钮（而非旋转）来快速在正常显示和缩放（Zoom）模式之间切换。在缩放模式下，用户可以利用旋钮来调整放大区域的宽度和位置，从而精细查看波形的某一个局部细节。

三、 水平位置的调整与触发点

水平位置旋钮决定了我们“何时”看到信号。

● 操作方法： 旋转水平位置旋钮，您会看到波形在屏幕上整体向左或向右移动。屏幕水平方向的中心通常是触发点的参考位置。

● 触发点归零： 许多示波器支持通过按下水平位置旋钮将触发点瞬间复位到屏幕中心（即“归零”操作）。

● 预触发与后触发： 通过移动水平位置，您可以查看触发点左侧（过去发生的事）或右侧（未来发生的事）的波形。这对于分析导致触发事件发生的原因（如查找导致系统复位的异常脉冲）非常关键。

四、 总结

泰克示波器的水平控件设计简洁而功能强大。通过熟练运用水平刻度旋钮来控制时间分辨率，利用水平位置旋钮来定位感兴趣的事件，并结合水平菜单中的高级模式，工程师能够从容应对从低频电源测试到高速数字信号分析的各种挑战。掌握这些基本操作，是充分发挥泰克示波器强大性能的第一步。
