泰克物联网行业 LoRa 测试方案

发布日期:2022-09-07     作者: 安泰测试     浏览数:

物联网应用中的无线技术有多种,可组成局域网或广域网。在低功耗广域网(Low Power Wide AreaNetwork, LPWAN)产生之前,似乎远距离和低功耗两者之间只能二选一。当采用 LPWAN 技术之后,设计人员可做到两者都兼顾,较大程度地实现更长距离通信与更低功耗,同时还可节省额外的中继器成本。

泰克物联网行业 LoRa 测试方案(图1)

LoRa 是 LPWAN 通信技术中的一种,是 Semtech 公司采用和推广的一种基于扩频技术的超远距离无线传输方案。这一方案改变了以往关于传输距离与功耗的折衷考虑方式,为用户提供一种简单的能实现远距离、长电池寿命、大容量的系统,进而扩展传感网络。目前,LoRa 主要在全球免费频段运行,包括 433、868、915 MHz 等。LoRa 技术具有远距离、低功耗(电池寿命长)、多节点、低成本的特性。

系统介绍

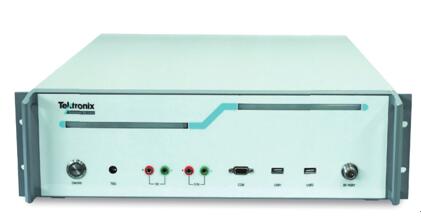

KSA-5000A 符合 Semtech 的 LoRa 标准,以泰克公司矢量信号源及实时频谱分析仪为核心,应对物联网应用中 LoRa 系统的设计验证需求,为基于 LoRa 技术的器件或设备的研发、生产及调测通过专用工具。

方案特点

●验证测试,满足 SEMTECH 测试标准

- 输出功率

- 频率容限

- 接收灵敏度

●研发调测

- LoRa 信号发生

- LoRa 信号接收测试

- LoRa 信号频谱测试

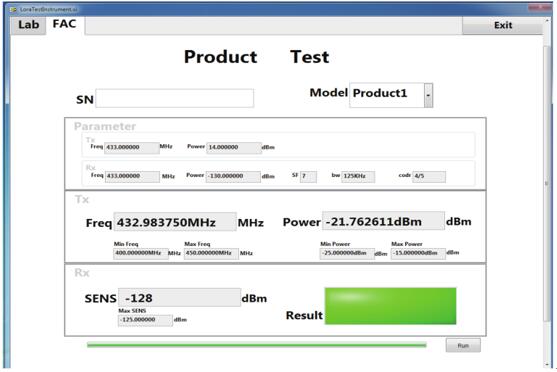

●一键式 LoRa 标准验证

●一键式标准验证,完成 LoRa 测试标准建议的全部收发指标。

●测试项目及门限事先编辑在指定路径,避免界面误操作。

●自动生成测试报告

●前面板“通过 / 不通过”指示灯

●测试项目“通过 / 不通过”指示灯

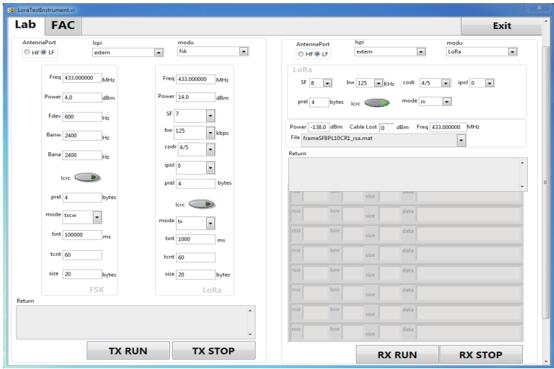

● LoRa 设备研发调测

●满足 Semtech 标准的收发半双工测试

●控制 DUT 发射信号,用内置频谱仪测试 DUT 性能

●控制 DUT 发射 CW/FSK/LoRa 模式的信号

泰克物联网行业 LoRa 测试方案(图2)

1. LoRa 模式下,全部 LoRa 参数均可设置

2. 状态栏反馈控制状态

3. 内置高精度标准信号源产生标准信号,测试 DUT 接收性能

泰克物联网行业 LoRa 测试方案(图3)

泰克物联网行业 LoRa 测试方案(图4)

泰克物联网行业 LoRa 测试方案(图5)

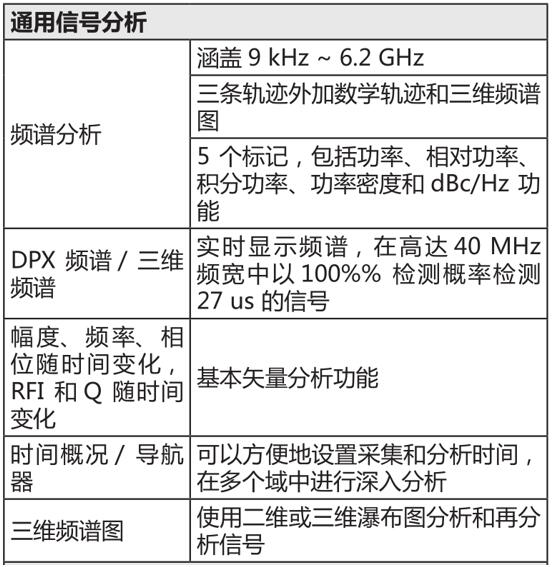

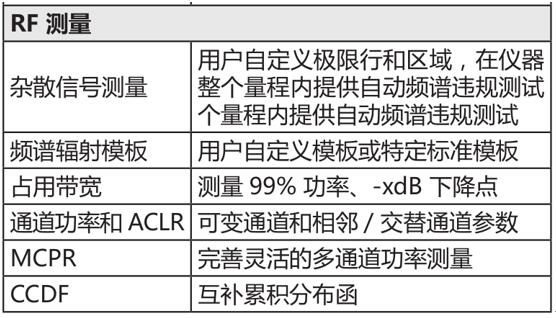

内置实时频谱仪

●多种测试功能可对 LoRa 信号进行深入分析

- 多达 17 种测试项目满足 LoRa 信号测试基本需求

- DPX 实时频谱显示可捕捉瞬态干扰

- 三维频谱及频率随时间变化图可以分析 LoRa 信号的变频规律

- 产品参数

- 标准信号源发射信号频率范围

- CW 模式:950KHz~2GHz

- FSK/LoRa模式:400MHz~2GHz

- 接收信号频率范围(频谱分析):9KHz~6.2GHz

- 标准信号源发射信号功率

- -150dBm~ - 40dBm

- 标准信号源发射信号幅度误差

- ±1dB(最差情况 , 典型值±0.5dB)

- 标准信号源发射信号频率误差

- <(10–18 + 时基误差 ) × fc

- 标准信号源发射信号频率稳定性

- 1 × 10–11 (1 s 艾伦方差 )

- 标准信号源发射信号相位噪声(CW 1GHz 载波)

- 1 kHz 偏置 -95 dBc/Hz

- 10 kHz 偏置 -106 dBc/Hz

- 20 kHz 偏置 -107 dBc/Hz

- 1 MHz 偏置 -120 dBc/Hz

- 2 GHz 偏置 -118 dBc/Hz

- 频谱仪 DANL

--160dBm/Hz

- 频谱仪最大信号输入

- +15 dBm

- ±40 VDC

- 频谱仪幅度精度

- ±1.2dB (最差情况,典型值±0.8dB)

- 射频测试接口

- N 型 50 欧姆母头

- 双工

- DUT 接口

- DB9 (接口管脚定义详见操作手册)

- 其它接口

- USB X3 用于连接鼠标、键盘及数据存储

- VGA 用于连接显示器

- 电源线接口

- 供电

-90~240VAC

- 功耗

- < 165瓦

●振动

- 符合 GB/T6587

●工作温度

- -10~+50 摄氏度

●重量

- 14.5Kg

●尺寸

- 750mm X450mm X 133mm

西安安泰测试作为泰克西北服务商,致力于综合性服务,从方案提供到仪器选型、销售到后期维修、延保、校准、培训等一站式服务,让客户选型无忧,售后无烦恼。了解更多测试方案请访问安泰测试网www.agitek.cn
