泰克电源谐波测试方案

发布日期:2022-08-09     作者: 安泰测试     浏览数:

【测试要求】

随着用电设备的多样化和复杂化,线路中谐波的成分也变得越来越丰富,谐波污染的治理问题也变得越来越棘手,最常用的谐波分析方法是使用傅里叶变换,将的离散信号进行傅里叶级数展开,得到离散的,从离散的频谱中挑选出各次谐波对应的谱线,计算得出谐波各项参数。

谐波的测量工具普遍采用功率分析仪,一般都内置谐波测量的标准:IEC61000-3-2或EN60555-2 或GB17625.1-2003等。泰克除了PA1000/3000提供谐波测量以外,更多的示波器如MDO3、MSO4/5/6也具有谐波测量功能。

【测试方案】

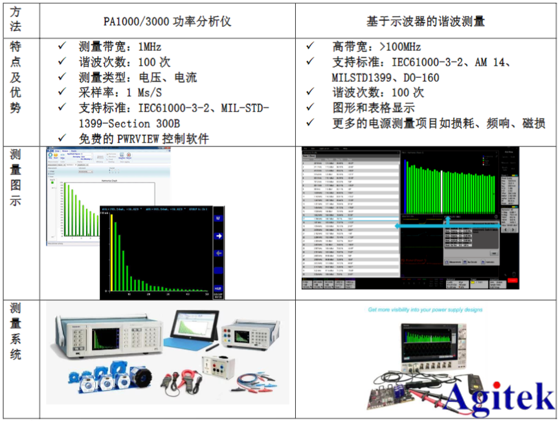

泰克电源谐波测试方案(图1)

【方案配置】

1、功率分析仪配置

1)30A电流以内:PA3000/1000

2)>30A电流,选择相应电流的CT

2、示波器的方案配置:

1)泰克示波器:MDO3、MSO4/5/6

2)谐波模块:PWR

3)电压探头:THDP0200/P5205A

4)电流探头:

20A:TCP0020/TCP2020;

30A:TCP0030A

150A:TCP0150;

500A:TCP400+404XL

安泰测试致力于电子电力测试测量行业十二年,专注于电子电力检测设备;公司具备专业的技术支持和选型能力,和泰克吉时利厂家建立了密切稳定的合作关系,立足西北,服务全国的广大客户。欢迎有需求的电子电力工程师来电咨询或者访问安泰测试网www.agitek.cn 。
