ATA-2000系列高压放大器——压电陶瓷中的典型应用

关键字索引：

压电陶瓷

光学跟踪瞄准

高压功放

容性负载

压电陶瓷简介：

  压电陶瓷是一种能够将机械能和电能互相转换的陶瓷材料。压电陶瓷除具有压电性外，还具有介电性、弹性等, 已被广泛应用于医学成像、声传感器、声换能器、超声马达等。压电陶瓷利用其材料在机械应力的作用下，引起内部正负电荷中心相对位移而发生极化，导致材料两端出现符号相反的束缚电荷即压电效应。压电陶瓷主要用于制造超声换能器、水声换能器、电声换能器、陶瓷滤波器、陶瓷变压器、陶瓷鉴频器、高压发生器、红外探测器、声表面波器件、电光器件、引燃引爆装置和压电陀螺等。

光学系统和精密跟踪瞄准系统应用：

  在自适应光学系统和精密跟踪瞄准系统中，作为波前校正和快速精密跟踪的关键元件——变形反射镜(DM ) 和高速倾斜反射镜(TM ) 与传统的跟瞄系统构成多环复合控制系统，使其系统跟踪精度大大提高(达1μrad) ，系统跟踪带宽从几Hz到数十Hz。

目前的变形镜和倾斜镜的驱动器是利用压电陶瓷(PZT) 材料的逆压电效应以特殊工艺研制而成的。要使驱动器产生需要的位移量，必需在PZT 的正负两极施加高达1500Vpp 的控制电压。而控制电压的变化频率达数百Hz，这就需要与之相适应的高压驱动放大器。系统中要求的跟踪范围越大、跟踪精度和速度越高，越要求高压放大器在大电容负载情况下，输出电压要高，带宽要宽，噪声、纹波和漂移要小。在设计高压放大器时，同时满足这些要求是相当困难的。

  西安安泰电子科技有限公司生产的ATA-2160高压放大器可以完全满足应用要求，输出电压高达1600Vpp，输出电流达40mA，带宽（-3dB）更是达到DC-150KHz。在目前的自适应光学和跟瞄系统试验中完全能够满足要求。其电压、带宽和输出电流为自适应光学和跟瞄系统的发展提供技术保障。

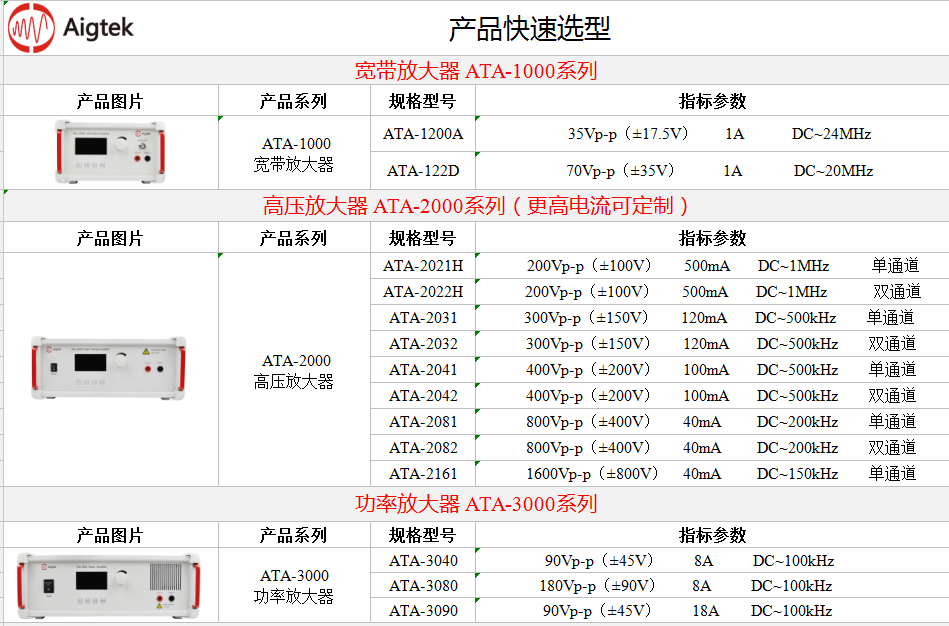

ATA-2000系列高压放大器，可以输出理想的单端及差分信号，为压电陶瓷领域的研究提供了快捷的工具。同时该系列功率放大器，为了更好的为MEMS测试客户应用，提供了完善的阻抗匹配网络，方便用户选择对应匹配阻抗。

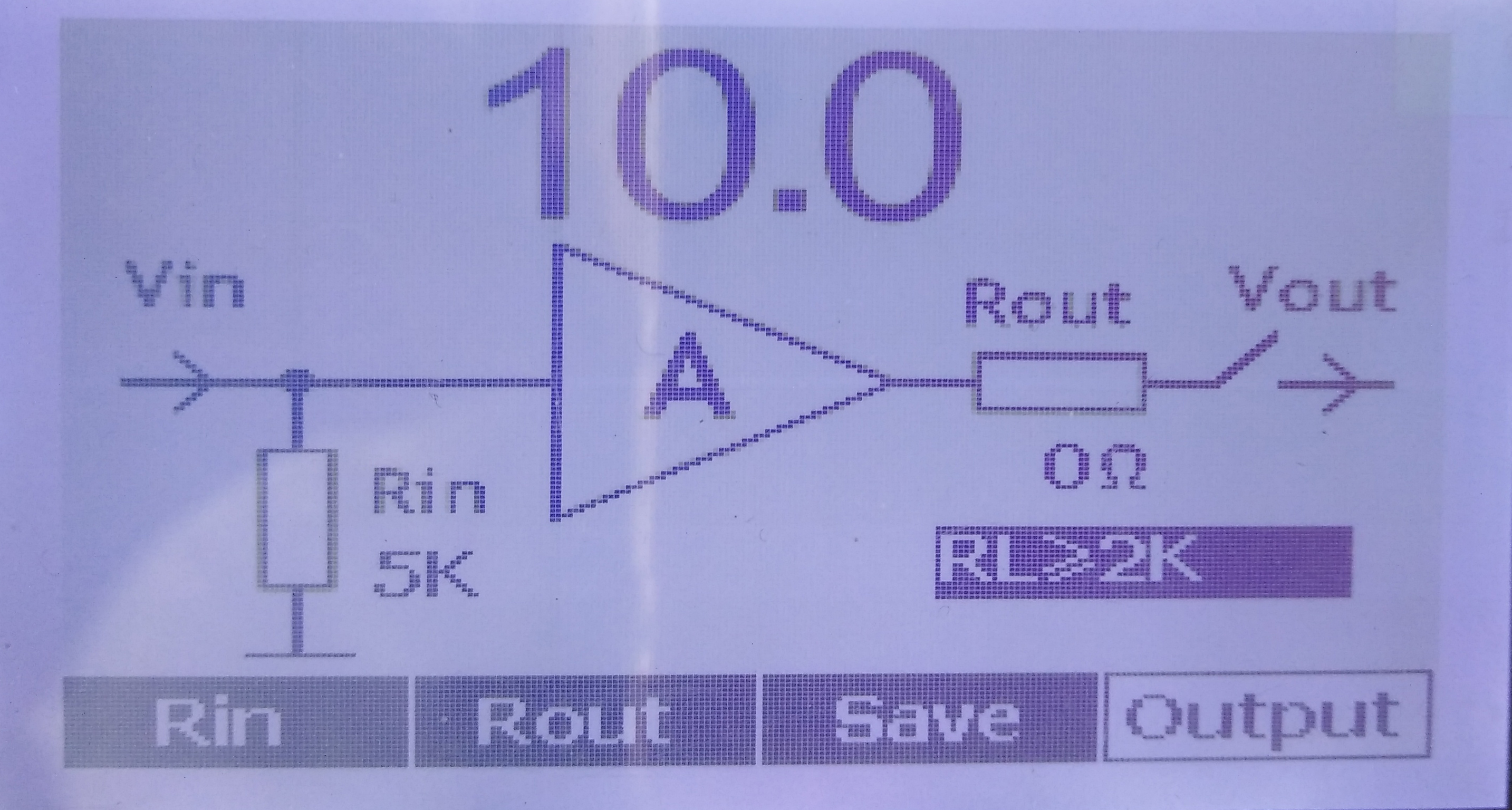

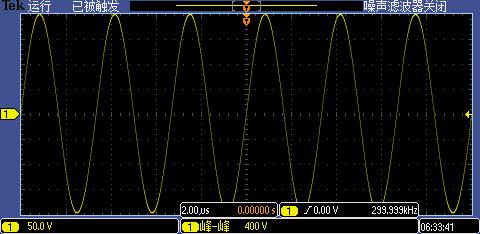

ATA-2000系列高压放大器的增益数控可调，通过0.1的步进对于信号进行精准放大，方便用户调试。同时具有100:1的信号监控口，方便用户实时观测输出波形的变化。采用液晶显示，操作简单易懂。
