普源示波器DS2000A用于汽车CAN总线解码

发布日期:2022-11-16     作者: 安泰测试     浏览数:

      陕西省某国家重点中等职业学校,学校开设汽车运用与维修类、信息技术类、电工电子类、机电技术类等多个专业,他们咨询示波器,要做汽车CAN总线解码测试,希望我们给推荐一款满足测试需求的示波器。
      安泰测试技术详细了解了老师的需求后,推荐了普源示波器DS2000A系列,并带着样机为客户提供了演示。
      一、测试项目:汽车CAN总线解码
      二、使用产品:普源示波器DS2302A
      三、使用功能:DS2000A的CAN总线触发解码功能
      四、测试流程:

      1、连接汽车上的发动机部分的CAN总线,两路信号CAN_H和CAN_L,速率大概500kb/s;

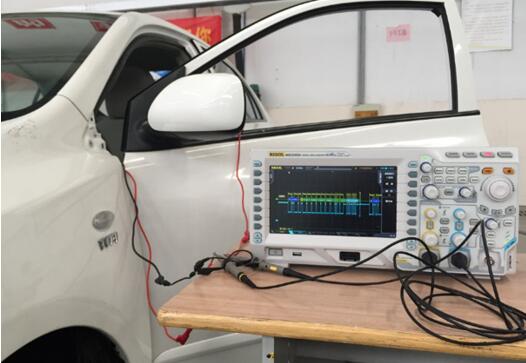

普源示波器DS2000A用于汽车CAN总线解码(图1)

    2、将两路CAN信号分别接至DS2302A的CH1和CH2,设置好CAN总线的触发和解码,可以直接查看传输的数据信息。

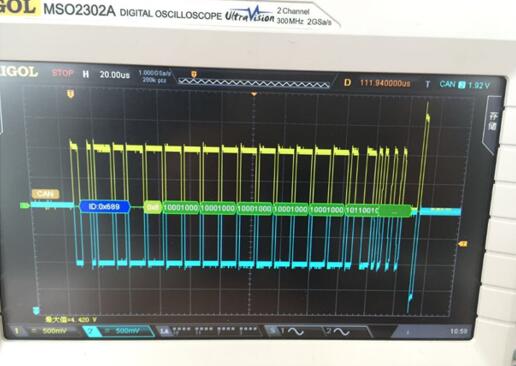

普源示波器DS2000A用于汽车CAN总线解码(图2)

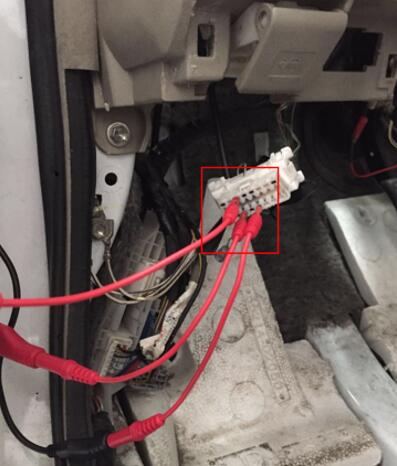

普源示波器DS2000A用于汽车CAN总线解码(图3)

      通过现场进行演示,相比于老师之前用的DS1000E,DS2000A增加了总线触发和解码功能,更方便观测CAN总线信号,这也是为什么技术推荐普源示波器DS2000A的原因。
      普源示波器以其优异的性能,合理的价格受到教育、工控、电源、汽车电子等行业客户的青睐,安泰测试作为普源一级代理商,为客户提供产品选型、样机演示及试用、售后培训、维修等一站式服务,让客户选型无忧,售后无烦恼。安泰测试服务热线:18165377573。
