是德示波器NFC 自动测试方案的测试内容及配置要求

发布日期:2023-02-03     作者: 安泰测试     浏览数:

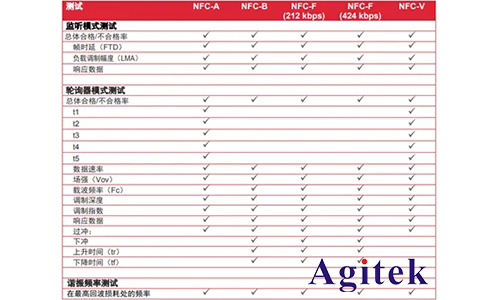

  是德示波器(3000XT和4000X),Trueform波形发生器(33500,33600系列),可编程3合1NFCNFC自动测试系统由天线(轮询、监控和谐振频率线圈测试)和计算机上的NFC一致性测试软件组成,可以对支持NFC的设备进行全面的模拟测试。具体测试项目如图1所示:


  配置要求:

  ·至少需要使用3万个示波器XT和4000X4通道最小带宽示波器。订购。D3000NFCA和D4000NFCA选件,激活示波器.

  ·波形发生器需要订购具有任何波形功能的双通道函数信号发生器,33500和33600必须具有存储升级的MEM选件。

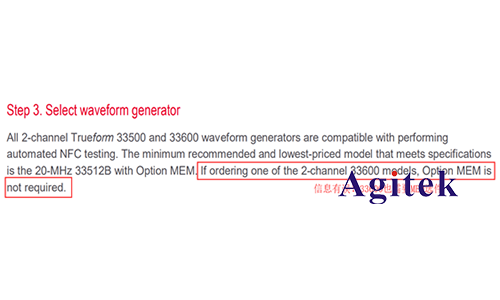

  请注意目前KeysightOscilloscope-basedNFCTestSolution-DataSheet内容有误,只要求33500系列有MEM选件,而33600系列不需要。如图2所示:

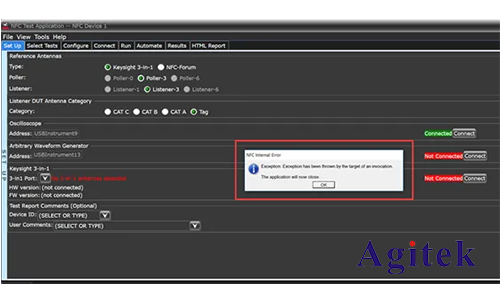

  如果函数发生器没有配置MEM选件,则在使用中NFCTestApplication当软件连接到33600系列函数发生器时,会提示以下错误信息,导致软件崩溃。如图3所示:

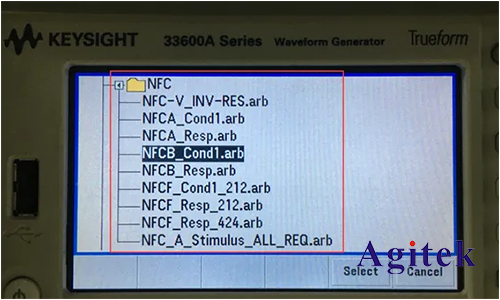

  NFCTestApplication软件连接波形发生器后,将在其内部非易失性存储单元中创建和保存NFC测试的波形文件,如图4所示:


  ·天线可采用是德提供的三种不同测试间距(线圈与测试平台之间的距离)的三合一可编程天线。型号为:

  N2116A5mm间距/N2134A10mm间距/N2135A15mm间距

  也可订购N2116A-001,包括上述三个间距的天线。

  客户还可以使用NFC组织提供的各种标准尺寸的轮询和监控天线。

  但这种天线不能程控,因此不能用于谐振频率的测试。

  ·软件要求:

  oKeysight I/O Libraries version 17.2 or greater。

  oKeysight License Service 5.1.20822.10730(包含在NFC Test Application安装包内).

  oKeysight License Manager 5.3(包含在NFC Test Application安装包内).

  o.NET Framework 4.5.2(包含在NFC Test Application安装包内).

  oMATLABCompilerRuntime9.1(包含在NFC Test Application安装包内).

  oNFCTestApplicationsoftware.

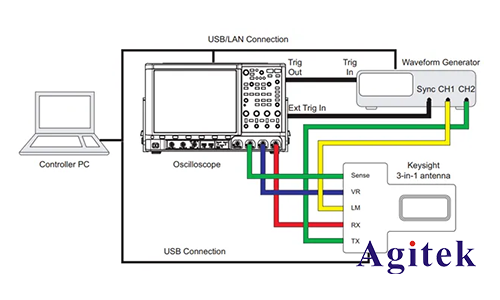

  是德三合一天线连接示意图如图5所示:


  是德和合作M924XAPXIe示波器和P924X模块化示波器NFC触发功能软件,型号分别为M9240NFCB和P9240NFCB。但这两款软件并不支持NFC自动化测试。

       以上就是是德示波器NFC 自动测试方案的测试内容及配置要求的相关介绍,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
