安捷伦E4991B在材料介电常数和导磁率常用测试方案

发布日期:2023-02-24     作者: 安泰测试     浏览数:

  各行各业都需要对他们使用的材料有一个非常清晰的理解,以缩短设计、工厂检验、工艺检测和质量保证阶段所花费的时间。每种材料都有一些独特的特点,与介电特性和磁导率有关。通过准确的测量,技术人员和工程师可以获得有价值的信息,从而在具体的应用中适当地使用这些材料,创造更可靠的设计或监控生产过程,改进质量控制。接下来,安泰测试Agitek将与您分享介电常数和磁导率的常用测试方案?

  1、平行板电容法测试介电特性

  平行板电容法将被测材料放置在平行板电极之间,形成一个电容器,通过测试电容值计算介电常数。该方法的典型测量系统由LCR表或阻抗分析仪组成。该方法最适合准确测量薄膜或液体。

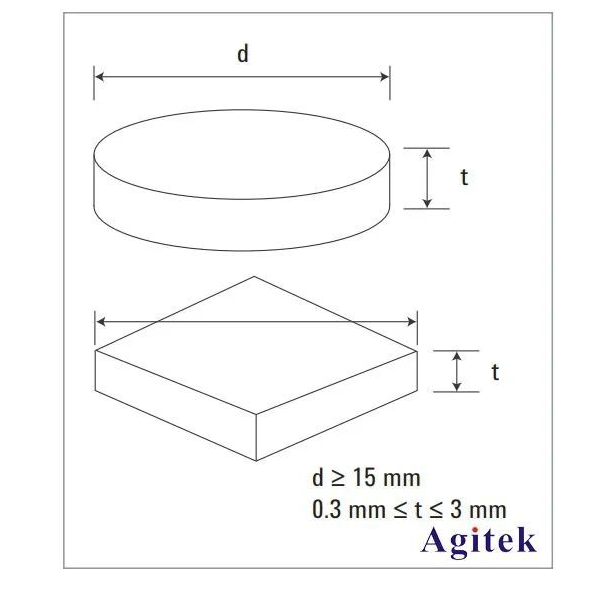

  ●对材料要求:表面光滑,薄片或薄膜均匀,不同夹具对厚度和直径有要求;

  ●覆盖频率:1MHz至1GHz;

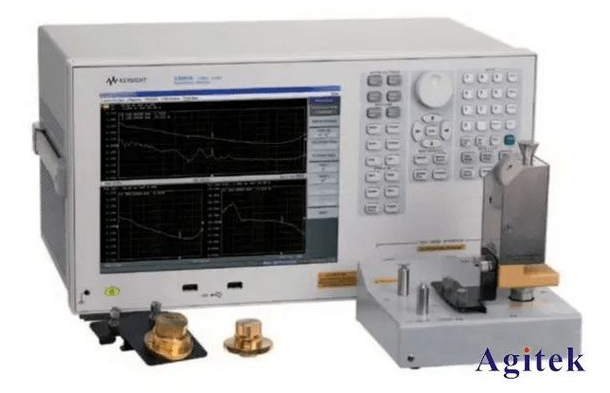

  ●测试主机:E4991B:、E4991A、E4980A/AL;

  ●Keysight测试软件:N1500A-005;

  ●夹具:16451B、16453A,液体材料16452A;

  ●优点:适用于平板材料、薄膜材料、价格经济、精度高±1%;

  ●缺点:测试频率低,对材料尺寸要求高,不支持测试磁导率;


  2、谐振腔法测试介电特性

  谐振腔测试方法使用网络分析仪测量谐振频率和谐振腔夹具的Q值,在测试开始时设置为空白,然后加载被测样品。当已知样品的体积和谐振腔的其他参数时,通过这些测量计算介电常数。

  谐振腔具有相对较高的Q值,可以在特定频率上产生谐振。将材料样品插入腔内会改变腔的谐振频率(f)和品质因数(Q)。根据这些测量参数,在一定频率上计算材料的复数介电常数。典型的测量系统由网络分析仪、谐振腔夹具和计算软件组成。

  ●对材料要求:样品切片,平板片,厚度约0.05mm~5mm,典型值1mm;

  ●覆盖频率:1GHz至15GHz,谐振腔对应频点;

  ●测试主机:全系列网分(N9912A除外);

  ●N1500A-003测试软件

  ●夹具:谐振腔,如85072A、QWED谐振腔等;

  ●优点:高精度±1%,样品尺寸加工要求不高,非常适合低损伤材料试验;

  ●缺点:不支持宽带试验,单个谐振腔可测频率窄,分析复杂;

  3、电感测量法测试磁导率

  该方法仅针对磁性材料测试磁导率,通过测量材料(环磁芯)的电感来推导磁导率。具体操作:将几根导线缠绕在MUT上,测量导线两端的电感。Keysight/Agilent16454A磁性材料测试夹具可为单匝电感器提供理想结构,插入环形磁芯时无磁泄漏。

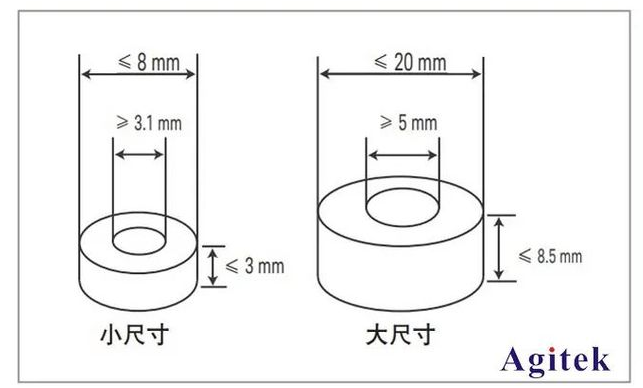

  ●材料要求:环形磁芯结构;

  ●覆盖频率:1kHz至1gHz;

  ●E4990A测试主机、E4980A/AL;

  ●N1500A-006测试软件;

  ●夹具:16454A;

  ●优点:高精度可达±1%、操作简单;

  ●缺点:测试频率低,只测试磁导率;


     以上就是安捷伦E4991B在材料介电常数和导磁率常用测试方案的相关介绍,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
