HIOKI日置阻抗分析仪IM3570交流阻抗多通道测试方案

发布日期:2023-03-02     作者: 安泰测试     浏览数:

  为了解决客户在测试中遇到的问题,针对客户的需求,专门研发配套的测试系统,有效解决客户测试中的疑难杂症。

  下面为大家介绍3套新推出的多通道测试方案。

  1、交流阻抗测试系统

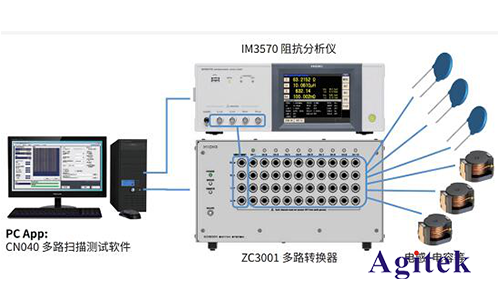

  基于阻抗分析仪IM3570与多路转换器ZC3001组合的10ch;

  【客户诉求】被测物体积小,且只能逐个对被测物进行测试,手动更换被测物既麻烦又效率低。

  【解决方案】使用多路扫描测试软件CN040,可以实现一次性多通道测试,支持最多10ch的测量。

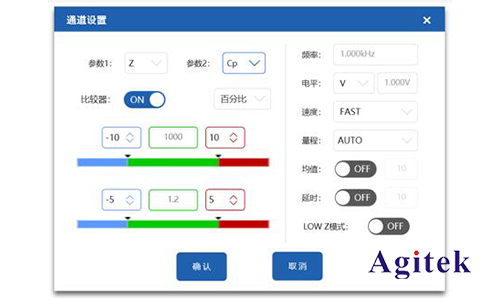

  对各个被测物可进行分别设置

  主要用于:电子零部件、电感、电容、共模滤波器等。可搭载半导体继电器。高速又耐用。

  可支持频率:最大2 MHz

  切换时间:0.5ms

  2、绝缘特性测试系统

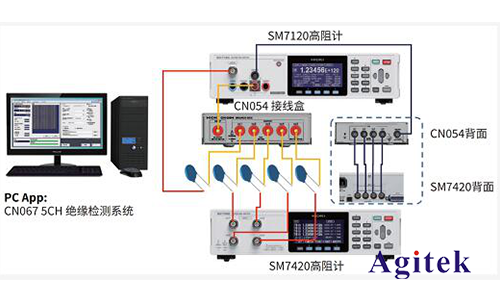

  基于高阻计SM7120与高阻计SM7420组合的5ch;

  【客户诉求】想输出电压,但不想配备外部电源,而且希望能多通道测量、提高效率。

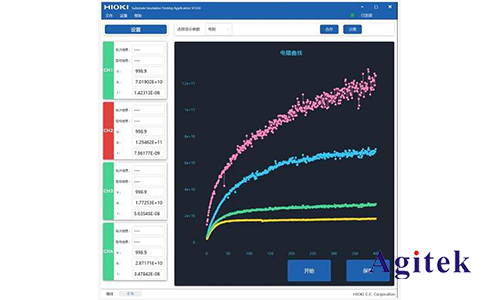

  【解决方案】使用5通道绝缘检测系统CN067,无需编程即可进行多通道测试,无需外部电源即可进行最大2000V的绝缘测试。同时软件可实时显示判定结果与趋势曲线,方便用户观测。



  绝缘电阻测试

  主要用于:硅晶圆、电子零部件、电感、电容、各类绝缘材料,5ch同时测量。

  测量电压:最大2000V

  测量范围:最大2×1019

  3、LiB测试系统

  基于BT3562A与SW1001组合的132ch;

  【客户诉求】测量电池电芯的开路电压(OCV)、内部电阻(AC-IR)时,如何快速追溯哪个制作工序出现了问题?如何规避产品出货时的人为错误?如何快速找寻到电芯参数?

  【解决方案】赋予电芯本体条形码,使用多路扫描测试软件CN015,以数据文件形式保存,规避人为输入存在的失误,构建全数字化模式。通过电芯上的条形码查询到对应的数据文件中记录的电芯参数,即可追溯到问题工序。

  锂电池、全固体电池测试

  使用SW1001(或SW1002)实现多通道测试。可以通过条形码对对应电芯进行补偿,测试结果与补偿值可分别保存为数据库文件,方便调用、查询及管理。

       以上就是HIOKI日置阻抗分析仪IM3570交流阻抗多通道测试方案的相关介绍,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
