同惠TH8204可编程直流电子负载在主流投影仪电源适配器模块的测试应用

发布日期:2023-02-28     作者: 安泰测试     浏览数:

  根据投影仪市场调研报告,2020-2022年中国家用投影机出货量1000万台,同比增长8.5%。IDC预计,至2025年中国投影机市场五年复合增长率仍将超过15%。国产品牌极米、坚果、小米集团、当贝和海信位列前五,打破了外资品牌对中国投影机市场十几载的垄断,在智能投影领域开创了多项新技术。

  近日,同惠电子为国内某头部投影机品牌定制了一套自动电源测试系统TH300,这套电源测试系统实现了4路同步测试,可测试低压空载起动、低压满载波纹等12类参数(几十类子项目),并生成定制数据分析报告。该套系统内的电源、负载等仪器均由同惠自主研发生产,秉承同惠20多年的技术积累和工匠精神,以品质为保证,为用户提供精确的测试体验。

  测试应用案例:

  测试产品

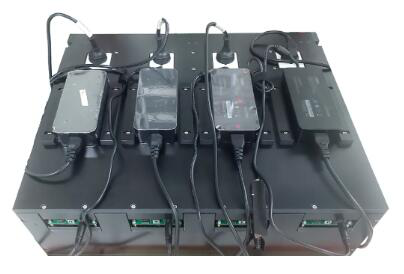

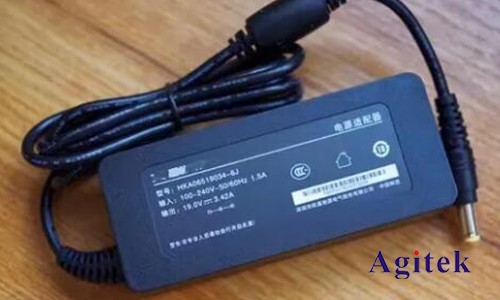

  投影机电源适配器

  测试项目

低压空载启动

低压满载纹波

过流保护

短路保护

高压空载启机

高压满载纹波

待机功耗

平均效率

关机时间测试

动态负载测试

开机时间测试

动态纹波测试

  解决方案

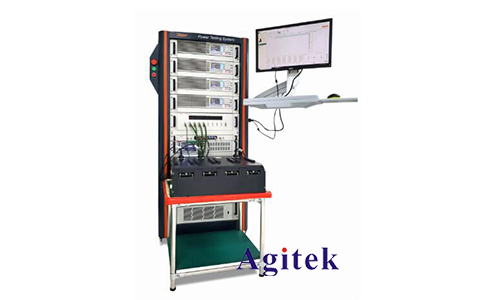

  该套系统采用了同惠自主研发的高精度电子负载TH8204T、多通道数字功率计TH3421T、程控式线性交流电源TH7120T。以TH300为主控制单元,实现4通道同步测试。系统搭载了同惠开发的测试软件,可根据客户需求定制仪器调试、测试、数据文件编辑等功能。


  以下为系统拆解:

  A:数据采集器

  B:高精度电子负载(TH8204T*4)

  功率:1050W

  电压:0~150V

  电流:0~100A

  加载模式:CC/CV/CP/CR/DYN

  C:多通道数字功率计(TH3421T*1)

  电流量程:10mA/30mA/100mA/400mA(输入阻抗:200mΩ)

  1.5A/5A/20A(输入阻抗:4mΩ)

  分辨率:10uA

  功率:0.5mW-1.2KW

  功率因素:-1.000-1.000

  分辨率:0.001mW

  D:示波器

  E:工业电脑

  F:控制单元(TH300)

  G:程控式线性交流电源(TH7120T)

  功率:3000W

  电压范围:0~300V

  电流(RMS):0~27.6A

  频率:40-500Hz

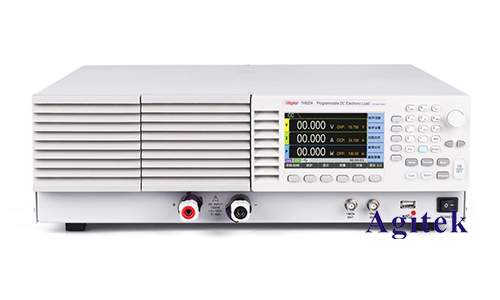

  同惠TH8204可编程直流电子负载

  系统优势

  1.效率高

  4通道高速电子负载,可联机进行同步并行测试

  可进行单治具4只产品同时测试或进行AB治具分组测试。即先进行A治具测试,再进行B治具测试,用以节省人工取放时间

  2.灵活方便

  系统预留I/O接口,无需额外添加硬件,便可与自动化产线或测试治具直接对接

  3.使用成本低

  软件开放测试项目编辑功能,用户可进行任意数量不同产品测试数据库的创建,删除,添加,修改,存储等操作

  使用流程简洁,操作界面人性化,技术人员几乎不需要培训或少量培训即可完成产品测试参数的设置

  4.实时数据功能

  测试数据实时存储及产能数据实时显示功能,如:每小时产出,各通道每小时和整体PASS/FAIL率

  方便进行产品品质实时监控和产能实时跟踪

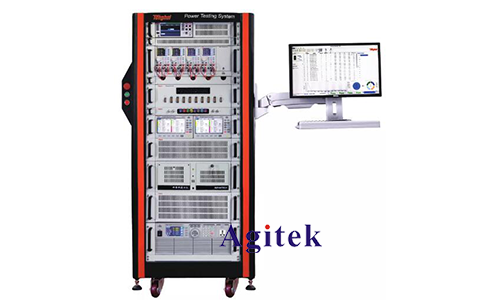

  TH300自动电源测试系统


  性能特点

  图形化界面(Windows 2000/XP/7/10以上的作业环境)

  可扩充性硬件架构,可根据客户需求增减各种测试设备(含GPIB、USB、RS-232、LAN等接口的设备)

  提供8个通道,可至多同时测试8个产品,或根据需求扩充至更多通道

  测试项目编辑功能

  测试程序管理和编辑功能

  统计报表输出和编辑功能

  线上仪控功能

  多层次管理权限设定功能和完善的信息管理功能

  提供系统日志,方便故障定位和操作人员相关信息查询

  各通道支持独立条形码或二维码读取功能

  可外接配套工装治具实现离线或自动化产线测试

  可编程直流电子负载应用行业

  工业电源

  PC电源

  驱动电源

  适配器

  手机充电器

  汽车充电桩

  电动车充电器

  AC-DC模块

  DC-DC模块
