普源DS70000示波器在波形刷新率测试方案

发布日期:2024-01-16     作者: 安泰测试     浏览数:

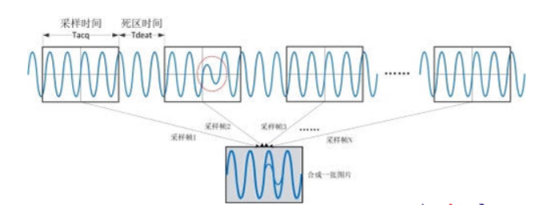

  波形刷新率又叫波形捕获率,指的是每秒钟波形刷新的次数,表示为波形数每秒(wfms/s),波形刷新率越高,捕获异常信号的概率越大。有人会觉得好奇,屏幕刷新一般只有几十hz,每秒只能刷新几十张图片,这么多波形屏幕可以显示的过来吗?事实上,示波器里面还有波形合成器,如图所示,波形合成器会将多帧波形合成一张图片,屏幕每秒虽然只刷新了几十张图片,但是每张图片里包含成千上万帧波形,所以波形刷新率再高屏幕都是可以显示的过来。

普源DS70000示波器在波形刷新率测试方案

  下面我们以RIGOL最新推的DS70000示波器为例,介绍如何测量示波器的波形刷新率。

  示波器DS70000每采样一帧波形,都会在后面板的AUX OUT接口输出一个脉冲信号,我们可以通过测量AUX OUT输出信号来确定它的波形刷新率。

  步骤一:准备测量所需工具

  一台DS70000作为被测示波器、一台MSO8000作为测量示波器、一台DG992作为信号源,还有一条BNC电缆和一条一端是BNC接口一端是SMA接口的射频同轴电缆。

  步骤二:搭建测试环境

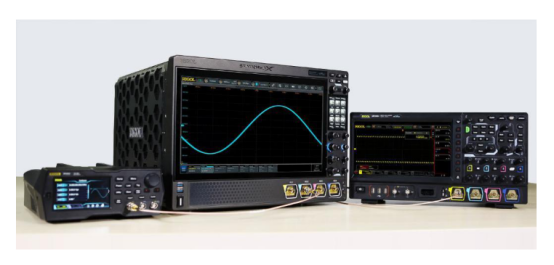

  1)将DG992前面板下方的CH1接口与DS70000前面板下方的输入通道CH2通过BNC线缆相连。

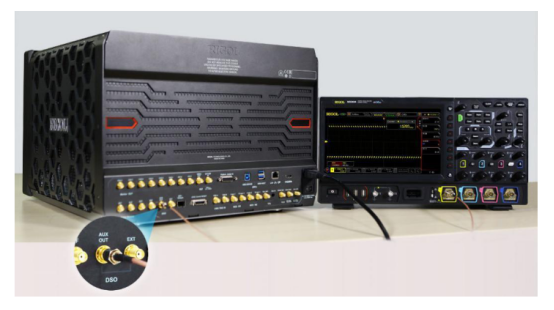

  2)将射频同轴电缆一端的SMA接口与DS70000后面板的AUX OUT接口相连,另一端的BNC接口与测试示波器MSO8000前面板下方的输入通道CH1相连。

普源DS70000示波器在波形刷新率测试方案

普源DS70000示波器在波形刷新率测试方案

  步骤三:设置参数进行测量

  由前面的公式可知示波器的波形刷新率与很多因素相关,特别是选择不同的水平时基选择档位,波形刷新率不同。

  1)首先设置DG992信号源生成一个指定频率带宽的正弦波,同时打开示波器MSO8000输入通道CH1的频率计;

  2)然后调节DS70000的水平时基到不同的档位,并分别在MSO8000上读出频率计的计数,得到DS70000不同条件下的波形刷新率。
