红外热像仪微距测试应用方案

发布日期:2024-01-29     作者: 安泰测试     浏览数:

  问题:

  近日遇到测试微小样品上的温度变化情况的相关测试。

  问题分析:

  客户样品比较微小,样品在加热台上加热后,需要判断样品上不同位置几十微米间的温度变化情况。

  如何解决:

  配置温度精度较高的加热台,红外热像仪选择在线式+加微距镜头,方便连接PC结合软件来进行控制和分析。

  测试方案搭配:(示例:福禄克在线式红外热像仪)


  仪器一:恒温加热台,带数显,且精度越高越好(根据实际需求匹配)


  (示例)

  仪器二:在线式红外热像仪+微距镜头

  (需要确认测试的温度范围,要根据微距镜头能承受的范围来决定,一般微距镜头承受温度范围不会太高,根据测试需要匹配。)


  配件一:微距镜头


  配件二:热像仪支架,能够将热像仪垂直放置,镜头平行于被测平面

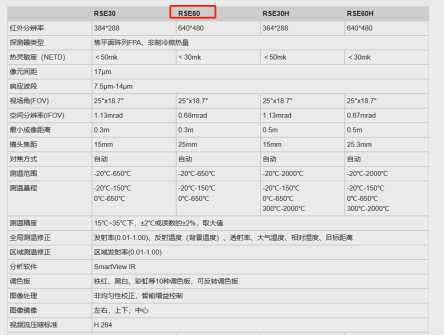

  关于设备参数:


  关于仪器调试:

  不仅在成像画质上保持了高质量,同时搭配SmartView IR电脑软件,以及SDK,支持使用者将仪器调试至想要测试状态。搭配方便,也能根据需求移动和调整。操作经过简单培训后容易上手操作,设置页面简介,存储数据方便快捷,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
