对低功耗高清显示器的需求，正推动着对高速串行总线的采用，特别是移动设备。MIPI D-PHY是一种标准总线，是为在应用处理器、摄像机和显示器之间传送数据而设计的。

　　物理层

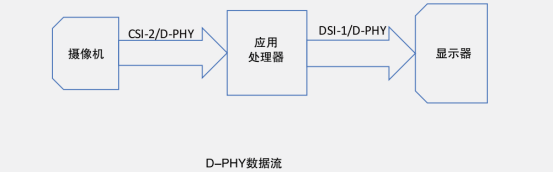

　　D-PHY的物理层由一个时钟和四条数据通路[D0:D3]组成，可以以非常高的速度运行。物理层可以支持不同的协议层。例如，摄像机捕捉的影像可以通过采用CSI-2协议的D-PHY物理层传送到处理器，再传送到应用处理器，然后通过采用DSI协议的D-PHY物理层传送到显示器。

　　物理层信号有两种模式：高速(HS)模式和低功率(LP)模式。高速[HS]模式用于快速传送数据。在系统处于空闲时，低功率[LP]模式用来传送控制信息，以延长电池续航时间。在低功率(LP)模式下，信令采用两条单端线路，摆幅为1.2 V，最大运行数据速率为10 Mb/s。在高速(HS)模式下，信令采用差分线路。

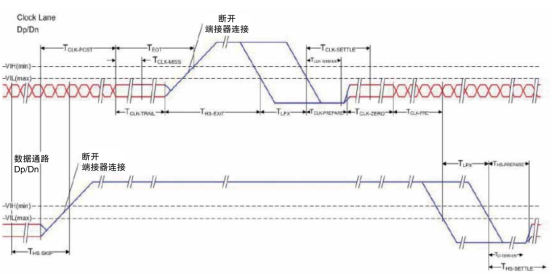

　　D-PHY数据通路在连续时钟模式下的模式和状态。(MIPI联盟D-PHY规范第1.2版，MIPI联盟公司)

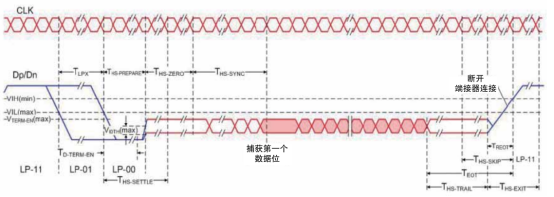

　　D-PHY时钟通路在正常时钟模式下的模式和状态。(MIPI联盟D-PHY规范第1.2版，MIPI联盟公司)

　　测试设置

　　示波器和探头要求的最低带宽是4 GHz。在2.5 Gbps的最高数据速率时，示波器和探头建议带宽是8 GHz。

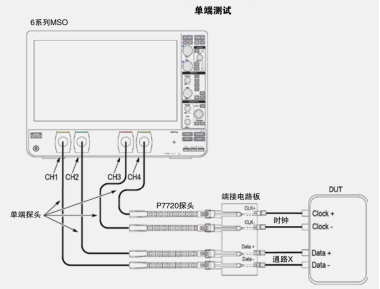

　　设置包括：

　　示波器

　　4只低负载单端探头

　　TekExpress D-PHY 1.2自动测试解决方案

　　高级抖动分析(推荐)

　　探测、端接电路板

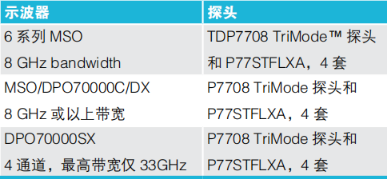

　　建议配置：
