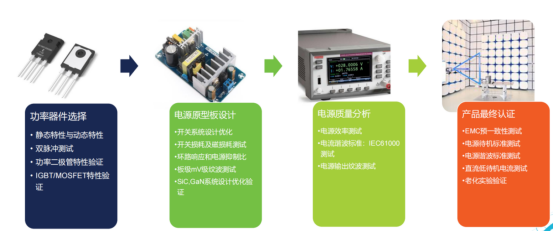

1.带电的设备都要有电源，比如

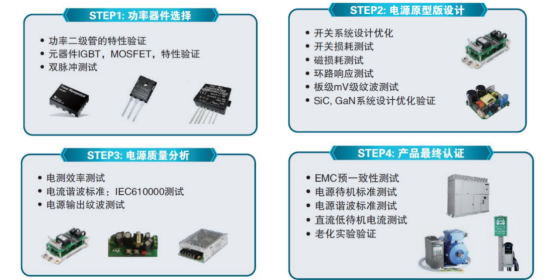

　　2.测试电源可不仅仅一台电子负载就够了，不同测试需要用到不同的工具，比如以下测试

　　3.所以在测试电源前，想了解清楚需要测试的是电源的那一部分

　　4.比如双脉冲测试，双脉冲是器件的动态特性表征，需要信号发生器和示波器配合测试

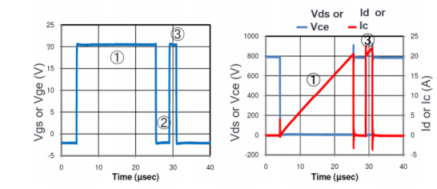

　　该测试可以分析电源开关阶段的开关瞬态和开关功率损耗，比如下图：

　　测量功率器件，比如IGBT，可以测量toff,td(off),tf(Ic),Eoff,Ton,td(on),

　　tr(Ic),Eon,dI/dt,dV/dt,Err,Qrr,trr,Irr based on IEC60747-9等参数。示波器可以自动导出测试结果，分析示波器上采集到的数据和波形，用户根据测试结果更方便的诊断器件的变化情况及性能。

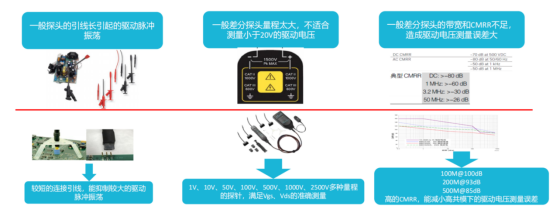

　　5.驱动型号测量的难点及影响因素

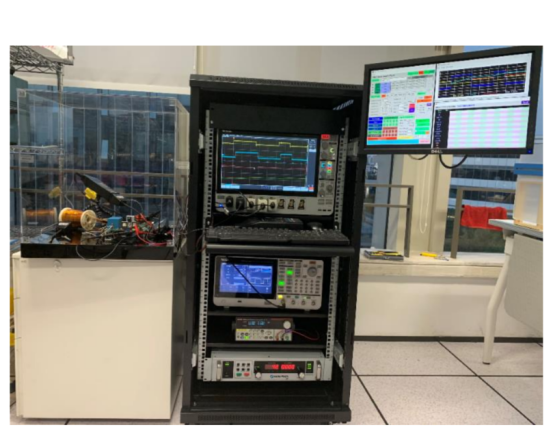

　　6.实验室用半导体动态参数测量系统

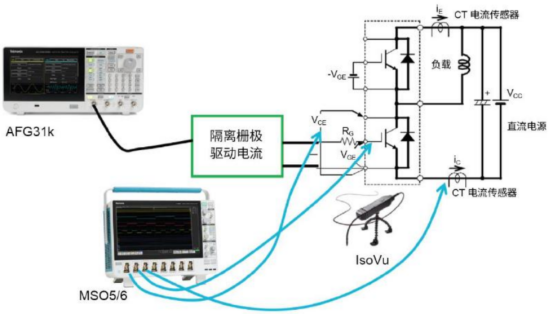

　　动态参数典型系统配置

　　•示波器MSO56+IGBT-TOWN软件1

　　•THDP02002测量上、下管Vge，Vce

　　•TPP10001（标配）测量下管Vge，

　　TPP08501测量下管Vce

　　•TRCP300/600/3000电流探头

　　•AFG310511

　　•2200-20-5电源1，提供驱动供电

　　•600V/1500V/3000VDC电源1，提供

　　Vbus供电

　　•负载空芯电感（绕制）

　　•器件测试箱

　　•SIC的器件需要选择

　　•TIVH081测量上管Vge。

　　•GAN的器件需要选择

　　•TIVM11测量上管Vge。
