是德矢量网络分析仪在滤波器测试中的应用
现代电子系统对滤波器的性能要求日益提高,滤波器的设计、制造和测试成为系统集成中的关键环节。滤波器的性能指标通常包括插入损耗、回波损耗、带宽、选择性、阻抗匹配等。精确测量这些参数对于保证滤波器性能和系统稳定性至关重要。是德科技矢量网络分析仪凭借其卓越的性能和丰富的功能,成为滤波器测试的理想选择。其高精度、宽频带、低噪声以及丰富的软件功能,能够满足各种类型滤波器(例如微波滤波器、射频滤波器、光学滤波器等)的测试需求。

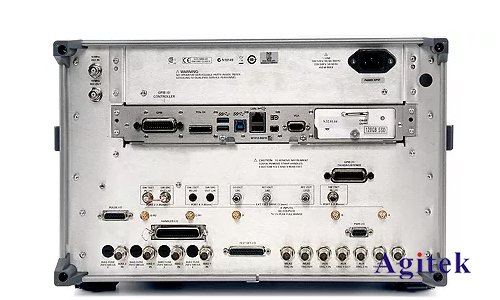

矢量网络分析仪的基本原理
矢量网络分析仪(VNA)是一种用于测量线性双端口或多端口网络的S参数的仪器。S参数描述了网络的输入和输出端口之间的电压和电流关系,是表征网络特性的重要参数。通过测量不同频率下的S参数,可以得到滤波器的频率响应曲线,从而分析其插入损耗、回波损耗、带宽等关键性能指标。是德VNA通常采用基于矢量调制解调技术的测量方法,能够精确测量S参数的幅度和相位,从而获得更准确的滤波器特性数据。
是德VNA在滤波器测试中的应用
1常用测量参数及测试方法:
回波损耗(Return Loss):表示入射信号反射回端口的功率与入射功率之比,通常以分贝(dB)表示。回波损耗越高,表示阻抗匹配越好。测试方法通常是直接测量S11参数。
插入损耗(Insertion Loss):表示信号通过滤波器后的功率损耗,同样以分贝(dB)表示。插入损耗越低,表示滤波器传输效率越高。测试方法通常是测量S21参数。
带宽(Bandwidth):通常指滤波器的通带宽度,在该带宽内,插入损耗小于某个特定的值(例如3dB)。
选择性(Selectivity):表示滤波器抑制带外信号的能力,通常以带外衰减来表示。
阻抗匹配(Impedance Matching):滤波器与系统其他部件的阻抗匹配对于整体性能至关重要。通过测量S参数,可以评估阻抗匹配程度。
除了上述参数外,VNA还可以测量群延迟、相位噪声等其他重要的滤波器特性。不同的测试方法需要选择合适的校准标准和测试配置,以保证测量的精度和可靠性。是德VNA提供了多种校准方法,例如SOLT(Short-Open-Load-Thru)、TRL(Through-Reflect-Line)等,以满足不同应用场景的需求。
2.不同类型滤波器的测试:
是德VNA可以用于测试各种类型的滤波器,包括:
微波滤波器:用于高频电路中的信号处理。VNA的高频性能和宽频带特性使其成为微波滤波器测试的理想选择。
射频滤波器:用于射频电路中的信号选择和干扰抑制。
光学滤波器:虽然VNA主要用于射频和微波领域,但结合相应的探头和附件,也可以用于光学滤波器的测试。
3.提高测试精度和效率的技巧:
选择合适的校准方法:不同的校准方法具有不同的精度和适用范围,选择合适的校准方法对于提高测试精度至关重要。
使用合适的测试端口和连接器:测试端口和连接器的质量会直接影响测试结果的精度。
环境控制:温度、湿度等环境因素会影响测试结果,应采取措施控制环境因素的影响。
使用合适的软件工具:是德VNA配备了强大的软件工具,可以对测试数据进行分析和处理,提高测试效率。
案例分析
一个具体的案例可以是使用是德VNA测试一个带通滤波器的频率响应。通过测量S21参数,可以得到滤波器的插入损耗曲线,确定其中心频率、带宽以及带外衰减。同时,通过测量S11参数,可以评估其输入阻抗匹配情况。根据测试结果,可以判断滤波器是否满足设计要求,并进行相应的调整和优化。
是德矢量网络分析仪是滤波器测试中不可或缺的工具。其高精度、宽频带、丰富的功能以及强大的软件支持,使其能够满足各种类型滤波器的测试需求。通过合理选择测试方法、校准方法和控制测试环境,可以提高测试精度和效率,保证滤波器性能和系统稳定性,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
