线缆插入损耗测试

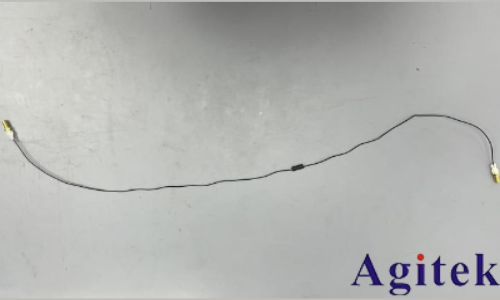

被测件：线缆

长度：70cm（不带转接头）

频率范围：100~800MHz

功率：0dBm

测试项目：插入损耗（S21）

测试仪器：SNA5026X-E；100k~26.5GHz

测试线缆：PKR26-2.92M2.92F-1M

校准件：85052D

转接头：3.5mm内螺纹F-外螺纹F+3.5mmF-F+3.5mmM-M（各2个）

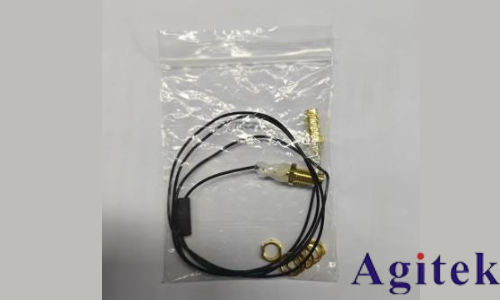

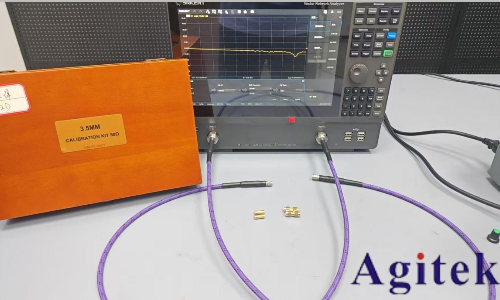

测试套件

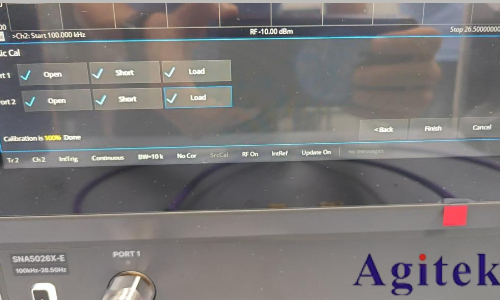

校准

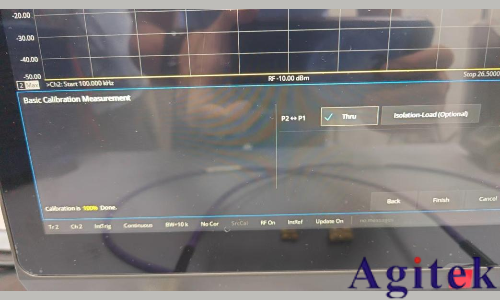

（Open、Short、Load、Thru）

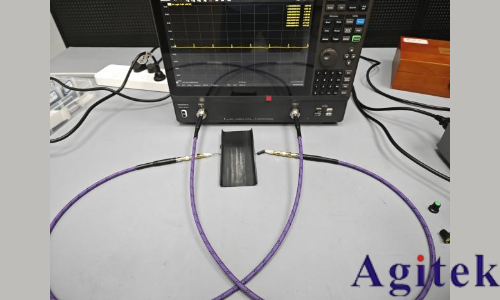

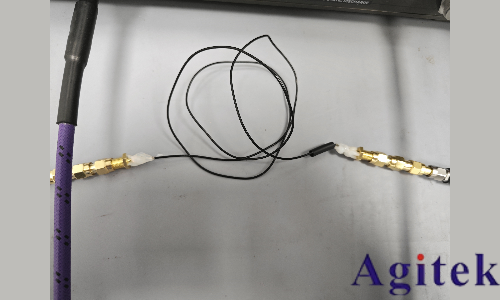

测试过程

测试数据汇总

根据不同频率下，记录并分析线缆S21参数

用以评估评估线缆的信号传输质量，插入损耗越小，说明线缆对信号的衰减越小，适用于需要高功率传输或低噪声的场景

还可用以带宽特性测试，定义线缆的 “3dB 带宽”（即 S21 损耗达到 - 3dB 时的频率点），用于判断线缆是否满足高速数据传输需求。
