一、EMI测试原理

首先提一个问题，什么是EMI测试？很多人会问道，为什么要对电子设备进行EMI测试，这就涉及到了这篇文章的重点：EMI的原理及测试方法。

EMI（Electromagnetic Interference，电磁干扰）是EMC测试中的一个分支，指电子设备自身工作过程中产生的电磁波对外发射，从而对设备其它部分或外部其它设备造成干扰，属于电磁兼容的一种。实际测试中，主要包含传导干扰和辐射干扰两种。

传导干扰：主要以30MHz以下频率为主，对于电源端子传导干扰主要测量被测设备沿电源线向电源网络发射的干扰电压，同时也包括通过信号线传导到相连的其他周边设备的干扰信号。

辐射干扰：当频率高于30MHz时，辐射变成主要的传播方式。需要在开阔场地或电波暗室中进行。

当然如果我们自己想对我们自己生产的设备/PCB板进行测试的话，也是有基础仪器可以满足的，比如频谱分析仪/EMI接口机这类主机设备搭配附件即可满足基础的EMI测试，如果想要权威的测试，还是需要到专业的认证机构去测试。实际测试时，用户先做预测试进行整改，达到一定标准时进行正式测试。

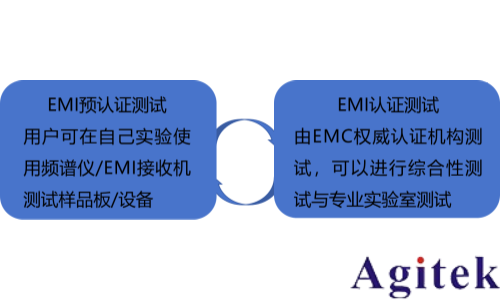

EMI测试分为预认证测试和认证测试，预认证测试条件相对宽松，适合用户在自己实验室进行自测试和评估；认证测试需要在标准暗室下进行，条件严苛，通常用于权威认证机构测试。

EMI测试步骤（适用于开发实验室自测试）

仪器组成

操作步骤

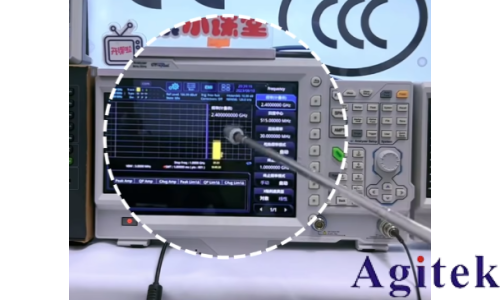

将频谱仪切换到EMI测试模式，可以切换单次/连续测试；

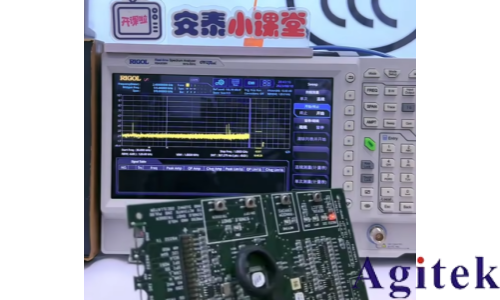

连接近场探头，并将探头圆环帽接触电路板某一位置，观察屏幕数据；

根据选定的测试标准设定对应限制，记录并分析数据，将测试数据与想要对比的标准限制进行比较，来判断设备是否可以通过EMI测试，如果在测试过程中电路板部分位置超出标准限值，则可以判断干扰源位置，方便后续进行整改。
