随着材料测试领域的不断扩大，生产高性能纤维及复合材料的企业日益增多，材料的介电常数及损耗角正切的测量也变得十分重要。本次测试实例分享的是：使用T5260A-2KA矢量网络分析仪，利用准光腔法对聚四氟乙烯材料进行测试。

准光腔通过计算加载样品前后的品质因数反演复介电常数，常用的类型主要有双球面型和半球面型，与其它封闭腔相比具有操作方便，测试精度和灵敏度高等特点，因此准光腔在高频的应用更加便捷。

测试场景图

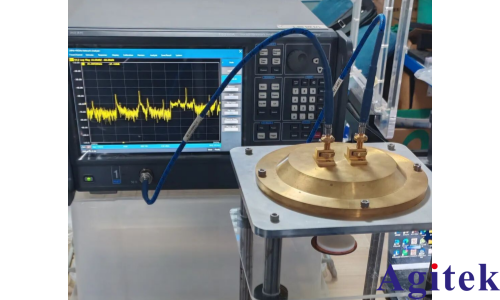

图1 现场测试场景图

被测材料实物图

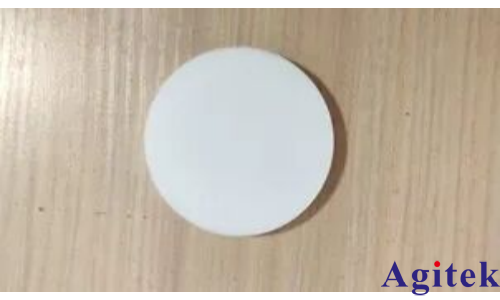

图2 聚四氟乙烯材料实物图

测试步骤

1.搭建测试平台

通过线缆连接夹具与矢量网络分析仪，将矢量网络分析仪通过网口与计算机连接好，并配置所需运行环境。

2.测试空腔数据

在计算机上运行软件，进行空腔数据的初步测试。

3.调整空腔谐振峰值

在矢量网络分析仪上将谐振峰以窄带显示，调整谐振腔的探针，使峰值接近-50dB，再次测试空腔数据。

4.测试置样后的数据

确保样品平稳放置到腔体后，利用软件抓取置样后的测试数据。

5.计算获得数据

运行软件获取介电常数、损耗角正切值。

测试的示意图如下所示：

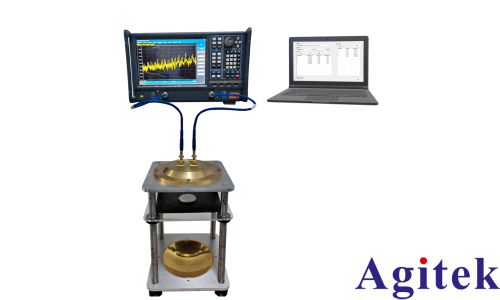

图3 准光腔测试系统示意图

测试内容

针对被测样品（聚四氟乙烯材料），在测试8GHz—19GHz频段内，谐振峰各个频点的介电常数实部的测试结果标称值为2.037，系统测量精度为±0.03；损耗角正切值为1.97 x10^-4，系统测量精度为±0.001。

1.介电常数测试：

如图所示，放入被测材料后，由材料测试软件抓取当前矢量网络分析仪的S参数数据，计算出介电常数，七次不同点频处的测量结果分别为：2.034，2.042，2.034，2.033，2.035，2.038，2.042。

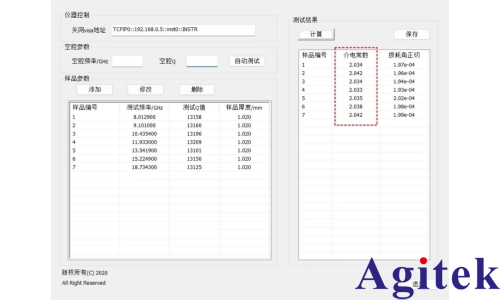

图4.1 聚四氟乙烯材料介电常数测试结果图

2.损耗角正切测试：

如图所示，获取S参数数据后，通过材料测试软件计算出损耗角正切值，七次不同点频处的测量结果分别为：1.97x10^-4，1.96x10^-4，1.94x10^-4，1.93x10^-4，2.02x10^-4，1.98x10^-4，1.99x10^-4。

对比第三方检测机构的测试结果，聚四氟乙烯材料的介电常数和损耗角正切值，与T5260A-2KA网分实际测试的结果基本一致。

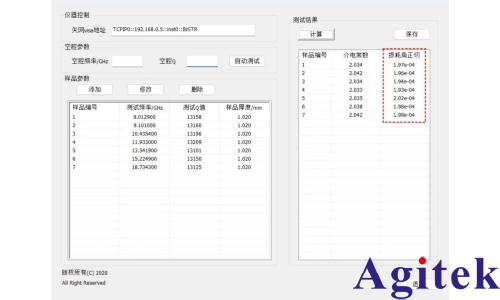

图4.2 聚四氟乙烯材料损耗角正切测试结果图

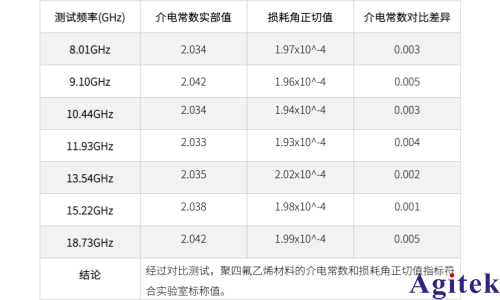

测试数据对比一览表
