新能源充电桩的测试是一项系统工程，旨在验证其安全性、性能及可靠性。一个完整的测试系统通常由核心测试仪器、电源与模拟装置、负载装置以及特定的测试附件组成，各部分协同工作以模拟真实充电场景并进行精确测量。

混合数字示波器:【需确定探头的参数】

主要用于输入电压电流波形测量和分析，输出直流纹波测量，以及充电兼容性测试等。CAN总线分析功能可以解析CAN总线物理层报文并实时解码，针对异常错误帧的触发和查找。（纹波测试）

大功率可编程线性电源:

主要用于输出交直流电压及电流，给充电桩提供稳定的供电以及低噪声的测试环节；（可测试动力电池、车载充电机）

可编程交/直流电子负载：【18kW左右】

负责充电桩拉载测试；（可测试动力电池、车载充电机）

电池模拟器：【350kW以上】

模拟电池特性及行为，模拟真实电池的输出状态和放电特性；电驱测试装置的重要组成部分（可参考致茂1210电驱动总成测试系统）

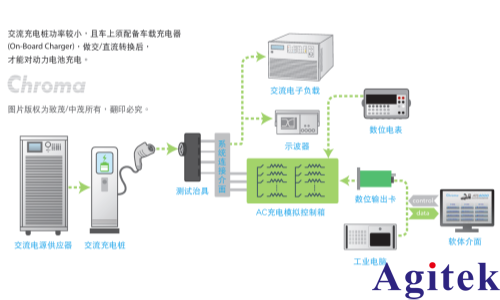

此图引用Chroma测试系统

人工电源网络：

需根据电压、电流等电参数进行配置（抗扰度实验）

AC/DC耦合装置：

将AC/DC信号耦合模拟纹波（抗扰度实验）

测试环节：

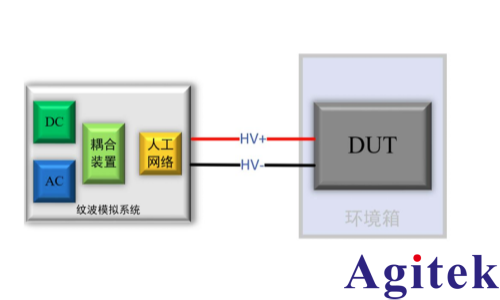

蓝色部分为纹波测试装置，灰色部分为源驱动装置、黄色部分为纹波模拟装置；

综上所述，这套由示波器、可编程电源、电池模拟器、电子负载及专用附件构成的测试系统，共同构建了一个可控、可重复的实验室环境，能够全方位地对充电桩进行“体检”，确保其在投入实际使用前符合各项标准和规范。
