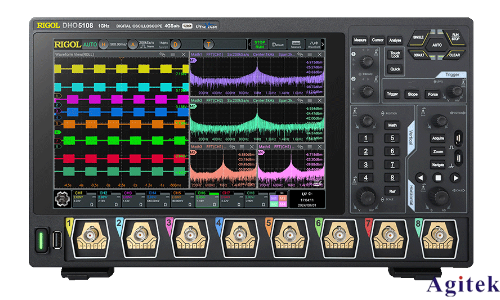

普源示波器MHO5058触发功能设置指南
一、触发功能核心作用
触发是示波器稳定显示周期性或单次信号的关键机制。通过设定触发条件,示波器仅在信号满足预设规则时才启动采样,避免波形抖动或漂移,确保时序分析的准确性。MHO5058作为8通道混合信号示波器,支持从基础边沿触发到高级协议解码触发的完整触发体系。

二、基本触发设置步骤
选择触发源:按前面板“Trigger”键进入菜单,选择触发信号来源(CH1~CH8或EXT外部触发)。
设置触发类型:在“Type”选项中选择触发模式,推荐初始使用边沿触发(Edge),适用于绝大多数数字与模拟信号。
调整触发电平:使用旋钮或触摸屏滑块设置触发电平,应置于被测信号幅值的稳定区域(如高电平与低电平之间),避免设于噪声区导致误触发。
配置触发边沿:选择“上升沿(Rising)”或“下降沿(Falling)”,依据信号特征决定。
设置触发耦合:默认为“DC耦合”,若信号含高频噪声,可切换为“AC耦合”滤除直流偏移。
三、高级触发功能支持
MHO5058内置I2C、SPI、UART等串行总线协议触发与解码功能,适用于嵌入式系统调试:
I2C触发:可设置触发于特定地址、数据或NACK事件。
SPI触发:支持基于片选(CS)、时钟极性(CPOL)和相位(CPHA)的条件触发。
脉宽/斜率触发:用于捕获异常脉冲(如小于500ps的毛刺)。
序列触发:可设定多条件组合触发(如“CH1上升沿后,CH2出现低电平”)。
四、典型应用场景
表格
应用场景 | 推荐触发类型 | 设置要点 |
数字电路时序分析 | 边沿触发 | 触发电平设为Vih/Vil中间值 |
CAN总线通信调试 | 协议触发(CAN) | 设置帧ID与数据内容匹配 |
电源上电序列测试 | 序列触发 | CH1上升沿 → CH2延迟10μs后触发 |
捕获瞬态毛刺 | 脉宽触发 | 设置脉宽<10ns,边沿为上升 |
五、常见问题与优化技巧
波形不稳定:若使用“Auto”模式出现闪烁,切换为“Normal”模式,确保每次触发均有有效信号。
误触发频繁:启用“触发锁定”功能(Trigger Holdoff),延长触发间隔,抑制重复脉冲干扰。
信号细节丢失:增大存储深度至500Mpts,配合高捕获率(1M wfms/s)提升异常事件捕获概率。
触发电平漂移:使用“自动设置(Auto Setup)”功能快速优化,再微调至理想位置。
六、操作建议
利用10.1英寸触摸屏直接拖动触发电平线,实时观察波形变化。
启用“波形搜索(Waveform Search)”功能,自动定位满足触发条件的事件。
保存常用触发配置为“预设(Presets)”,便于快速调用。
注:MHO5058不支持CAN FD或EtherCAT等高速协议触发,如需此类功能,建议升级至MHO5100系列。
