是德示波器MSOX3054T的USB存储功能作用

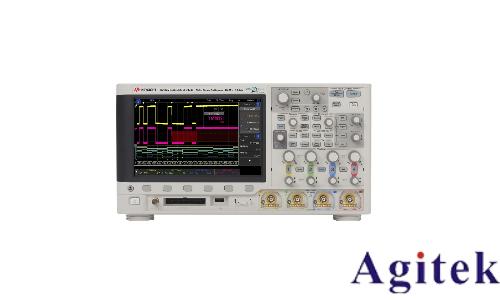

是德科技（Keysight）MSOX3054T是一款500 MHz带宽、4模拟通道加16数字通道的混合信号示波器。其前面板配备的USB Host接口，是波形数据存储与管理的核心通道。

一、硬件基础与操作准备

MSOX3054T的USB存储功能依托于其标配的4 Mpts存储深度（可升级至8 Mpts）。在进行波形保存之前，用户需确认U盘已格式化为FAT32格式——这是MSOX3054T唯一支持的U盘文件系统格式。用户可通过面板上的Save/Recall菜单中的File Utilities工具对U盘进行格式化，以确保兼容性。这一前置准备是USB存储功能正常使用的基础保障。

二、三种核心存储场景

场景一：保存屏幕截图（用于报告与文档）

这是最直观的USB存储应用。按下Save/Recall键，选择Save选项，可将当前屏幕显示保存为8位位图（.bmp）或24位位图（.png）格式。PNG格式占用空间更小且画质无损，适合直接插入测试报告或技术文档中。MSOX3054T支持触摸屏操作，用户可直接在屏幕上拖动选择目标文件夹，操作极为便捷。

场景二：保存波形数据（用于后期深度分析）

当需要在PC端使用MATLAB、Python或Excel进行深入分析时，应保存底层数据而非图片。MSOX3054T通过USB提供两种主流数据格式：

CSV/Excel格式：示波器将当前屏幕波形（包含时间向量和幅值向量）保存为逗号分隔值文件，可由Excel直接打开，便于查看电压最大值、最小值或进行简单的数学运算。

ISF格式（内部格式） ：这是是德科技的专有二进制格式，文件体积小、写入速度快，且包含完整的波形缩放和显示信息。该格式需在是德科技官方的BenchVue软件或InfiniiVision PC端软件中打开，可完整恢复示波器屏幕上的波形缩放比例和测量参数。

操作路径为：Save/Recall → Save Waveform → 选择源通道 → 选择格式（CSV/ISF）→ Press to Save。

场景三：保存参考波形（用于模板测试与对比）

MSOX3054T内置Reference Waveform（参考波形）功能，允许将当前捕获的波形存入内部非易失性存储器作为“黄金模板”。操作路径为：按Math键，翻页找到Ref功能，选择存储位置（Ref 1至Ref 4），点击Store即可将当前实时波形保存为参考波形。在后续测试中，参考波形以灰色背景显示，与实时波形叠加对比，便于进行模板测试（Mask Test） 或故障排查。

三、波形数据回放与PC连接

当需要回放此前保存至U盘的波形数据时，操作路径为：按下Save/Recall键，选择Recall选项，然后指定源文件和目标存储位置。CSV格式兼容性强，可由Excel或MATLAB直接读取分析；ISF格式则可在BenchVue软件或InfiniiVision PC端完整恢复波形缩放比例和测量参数。

此外，MSOX3054T内置的USB Host和USB Device端口使PC连接变得简单。用户可通过USB接口将示波器与电脑连接，实现数据传输和远程控制。配合BenchVue软件，可同时控制和可视化多个测量结果。

四、分段存储与高级应用

针对总线通信等低占空比信号，MSOX3054T支持分段存储（Segmented Memory） 功能。用户可设置分段数量（如100段），示波器仅在触发条件满足时存储一帧数据，极大提高了内存利用效率。存储完成后，可通过Segmented菜单中的Review功能逐帧回看每个存储段，对于分析I²C、SPI等串行总线中的间断性错误帧尤为实用。
