如何选择性价比高的示波器?

发布日期:2022-08-30 16:25:46         浏览数:

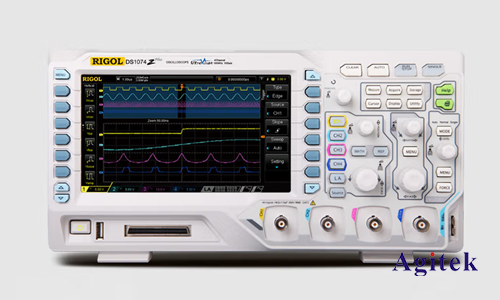

  长期以来,示波器一直是电子工程师常用的电子测试仪器之一。目前,国内外示波器种类繁多,其性能和价格也从数千到数十万不等。面对众多品牌示波器、泰克示波器、普远示波器等,我们如何选择性价比高的示波器?西安安泰测试设备有限公司选型工程师今天将从几个方面介绍示波器选型应注意的几点:


  1、了解您需要测试的信号

  您要知道用示波器观察什么?您要捕捉并观察的信号其典型性能是什么?您的信号是否有复杂的特性?您的信号是重复信号还是单次信号?您要测量的信号过渡过程的带宽,或者上升时间是多大?您打算用何种信号特性来触发短脉冲、脉冲宽度、窄脉冲等?您打算同时显示多少信号?您对测试信号作何种处理?

  2、确定测试信号带宽

  带宽一般定义为正弦波输入信号幅度衰减到-3dB时的频率,即幅度的70.7%。带宽决定示波器对信号的基本测量能力。如果没有足够的带宽,示波器将无法测量高频信号,幅度将出现失真,边缘将会消失,细节数据将被丢失;如果没有足够的带宽,得到的信号所有特性,包含响铃和振鸣等都毫无意义。

  一个决定您所需要的示波器带宽有效经验——“5倍经验准则”:将您要测量的信号最高频率分量乘以5,使测量结果获得高于2%的精度。

  3、通道数

  主要是一个成本问题,因为通道数增加势必成本会提升。

  4、A/D转换器的采样速率(或采样速度)

  单位为每秒采样次数(S/s),指数字示波器对信号采样的频率。示波器的采样速率越快,所显示的波形的分辨率和清晰度就高,重要信息和事件丢失的概率就越小。

  如果需要观测较长时间范围内的慢变信号或低频信号,最小采样速率就发挥了作用,为了在显示的波形记录中保持固定的波形数,需要调整水平控制旋钮,而所显示的采样速率也将随着水平调节旋钮的变化而变化。

  有一个比较采样速率和信号带宽时很有用的经验法则:如果您正在观察的示波器有内插(通过筛选以便在取样点间重新生成),则(采样速率/信号带宽)的比值至少应为4∶1;无正弦内插时,则应采取10∶1的比值。

  5、选用适当的存储深度,也称记录长度

  存储深度是示波器所能存储的采样点多少的量度。如果您需要不间断的捕捉一个脉冲串,则要求示波器有足够的存储器以便捕捉整个事件。将所要捕捉的时间长度除以精确重现信号所须的采样速率,可以计算出所要求的存储深度。

  6、波形刷新率

  由于示波器先存储后处理的原理,导致了波形观测不可避免存在死区时间。因此,不同波形刷新率的示波器能够捕获低概率异常信号的能力就大有不同。一定有工程师有过这样的体验——明明我的电路有一定的故障率,可接到示波器上看波形信号又觉得完全正常。这可能就是您的示波器波形刷新率有点低了,需要使用波形刷新率更高的示波器进行观测。这里插一句,ZDS2024示波器波形刷新率最高可达330k哦,是全球2000系列示波器波形刷新率最高的。

  7、对异常现象的捕获

  三个主要因素影响着示波器显示日常测试与调试中所遇到的未知和复杂信号的能力:屏幕刷新速率、波形捕获方式和触发能力。波形捕获模式有:采样模式、峰值检测模式、高分辨率模式、包络模式、平均值模式等。屏幕刷新速率指给您关于示波器对信号和控制的变化反应快慢,使用峰值检测有助于在较慢的信号中捕捉快速信号的峰值。

  示波器的选择是一个看似简单而又是您很难处理的问题,市场上产品很多,并且技术各有差异,有时很难让您下决定,如果您在日常操作、学习中遇到任何关于示波器、信号发生器、频谱分析仪、电源、电子负载、数字万用表、网络分析仪、红外热像仪、功率放大器等一系列问题,可以随时咨询西安安泰测试18165377573,官方网站:www.agitek.cn
