使用泰克示波器入门方法

发布日期:2022-09-01 10:46:44         浏览数:

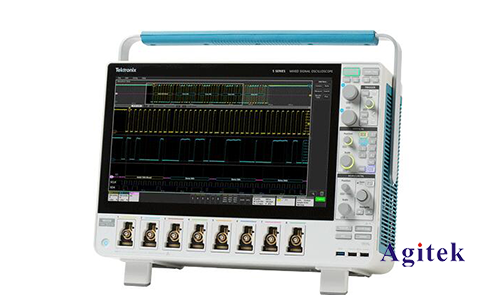

  示波器是一种用途十分广泛的电子测量仪器,也是设备维修中必不可少的一种仪器。有了它技术人员就能快速、准确的找到故障所在,所以正确、熟练使用示波器是维修人员的的必修课程。而泰克示波器,全球每10位工程师中就有8位信赖并使用泰克示波器,泰克拥有全面的数字示波器系列、基础示波器、混合域示波器和高性能示波器,在仪器仪表行业,提到泰克示波器,几乎人人都知道。


  不过,虽然示波器的型号、品种繁多,但其基本组成和功能却大同小异,安泰测试就给大家介绍一下通用示波器的使用方法,帮助初学者快速了解示波器。

  一、面板介绍

  1.亮度和聚焦旋钮

  亮度调节旋钮用于调节光迹的亮度(有些示波器称为“辉度”),使用时应使亮度适当,若过亮,容易损坏示波管。聚焦调节旋钮用于调节光迹的聚焦(粗细)程度,使用时以图形清晰为佳。

  2.信号输入通道

  常用示波器多为双踪示波器,有两个输入通道,分别为通道1(ch1)和通道2(ch2),可分别接上示波器探头,再将示波器外壳接地,探针插至待测部位进行测量。

  3.通道选择键(垂直方式选择)

  常用示波器有五个通道选择键:

  (1)ch1:通道1单独显示;

  (2)ch2:通道2单独显示;

  (3)alt:两通道交替显示;

  (4)chop:两通道断续显示,用于扫描速度较慢时双踪显示;

  (5)add:两通道的信号叠加。维修中以选择通道1或通道2为多。

  4.垂直灵敏度调节旋钮

  调节垂直偏转灵敏度,应根据输入信号的幅度调节旋钮的位置,将该旋钮指示的数值(如0.5v/div,表示垂直方向每格幅度为0.5v)乘以被测信号在屏幕垂直方向所占格数,即得出该被测信号的幅度。

  5.垂直移动调节旋钮

  用于调节被测信号光迹在屏幕垂直方向的位置。

  6.水平扫描调节旋钮

  调节水平速度,应根据输入信号的频率调节旋钮的位置,将该旋钮指示数值(如0.5ms/div,表示水平方向每格时间为0.5ms),乘以被测信号一个周期占有格数,即得出该信号的周期,也可以换算成频率。

  7.水平位置调节旋钮

  用于调节被测信号光迹在屏幕水平方向的位置。

  8.触发方式选择

  示波器通常有四种触发方式:

  (1)常态(norm):无信号时,屏幕上无显示;有信号时,与电平控制配合显示稳定波形;

  (2)自动(auto):无信号时,屏幕上显示光迹;有信号时与电平控制配合显示稳定的波形;

  (3)电视场(tv):用于显示电视场信号;

  (4)峰值自动(p-p auto):无信号时,屏幕上显示光迹;有信号时,无需调节电平即能获得稳定波形显示。该方式只有部分示波器(例如caltek卡尔泰克ca8000系列示波器)中采用。

  9.触发源选择

  示波器触发源有内触发源和外触发源两种。如果选择外触发源,那么触发信号应从外触发源输入端输入,家电维修中很少采用这种方式。如果选择内触发源,一般选择通道1(ch1)或通道2(ch2),应根据输入信号通道选择,如果输入信号通道选择为通道1,则内触发源也应选择通道1。

  二、测量方法

  幅度和频率的测量方法(以测试示波器的校准信号为例)

  (1)将示波器探头插入通道1插孔,并将探头上的衰减置于“1”档;

  (2)将通道选择置于ch1,耦合方式置于dc档;

  (3)将探头探针插入校准信号源小孔内,此时示波器屏幕出现光迹;

  (4)调节垂直旋钮和水平旋钮,使屏幕显示的波形图稳定,并将垂直微调和水平微调置于校准位置;

  (5)读出波形图在垂直方向所占格数,乘以垂直衰减旋钮的指示数值,得到校准信号的幅度;

  (6)读出波形每个周期在水平方向所占格数,乘以水平扫描旋钮的指示数值,得到校准信号的周期(周期的倒数为频率);

  (7)一般校准信号的频率为1khz,幅度为0.5v,用以校准示波器内部扫描振荡器频率,如果不正常,应调节示波器(内部)相应电位器,直至相符为止。
