泰克示波器面板介绍MDO3104为例

发布日期:2022-09-08 18:47:48         浏览数:

      通常情况下,我们对一个人的第一印象可能是从外形来判断,那么示波器也是一样,作为一名初学者,我们在了解示波器时首先要了解它的外观,那么今天安泰测试小编就给大家介绍一下泰克示波器的面板,以泰克MDO3104为例,希望大家能对示波器有个初印象。

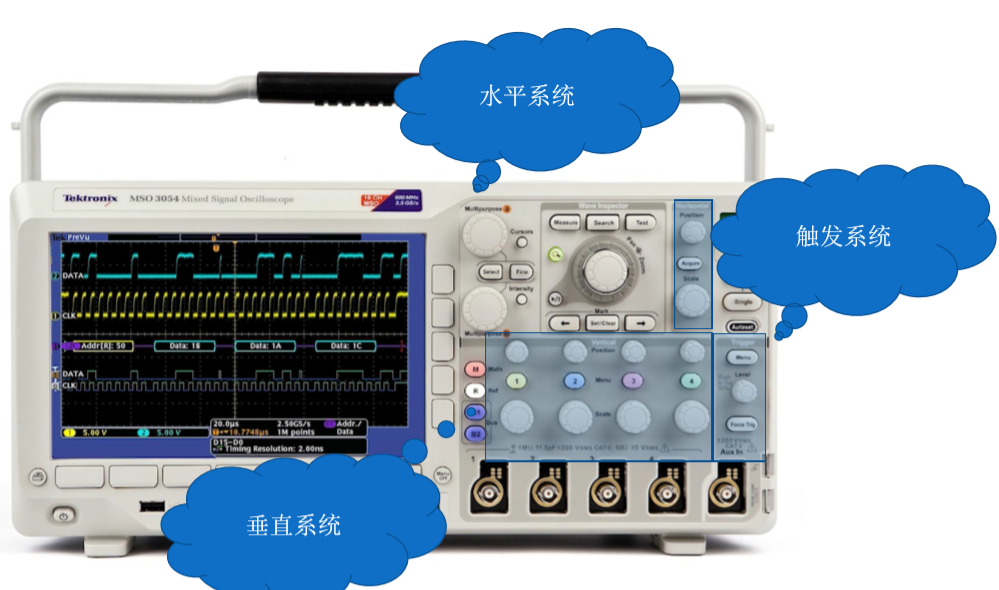

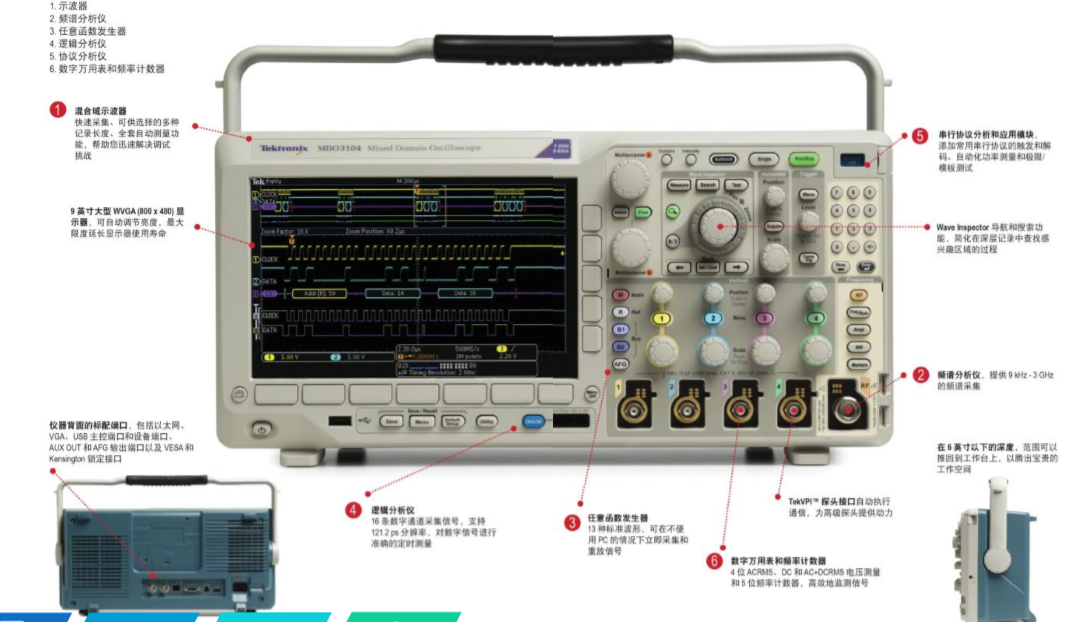

      首先,简单介绍一下泰克示波器MDO3104的主要参数:模拟带宽1 GHz,采样率高达5 GS/s。MDO3000 混合域示波器不只是示波器,拥有多达六种仪器,包括频谱分析仪、函数发生器、逻辑分析仪、协议分析仪、数字万用表和频率计数器等选件,让您通过一台示波器就能捕获模拟信号、数字信号和 RF 信号,如下图:

泰克示波器面板介绍MDO3104为例(图1)

泰克示波器面板介绍MDO3104为例(图2)

      1、数字荧光技术及 FastAcq  高速波形捕获

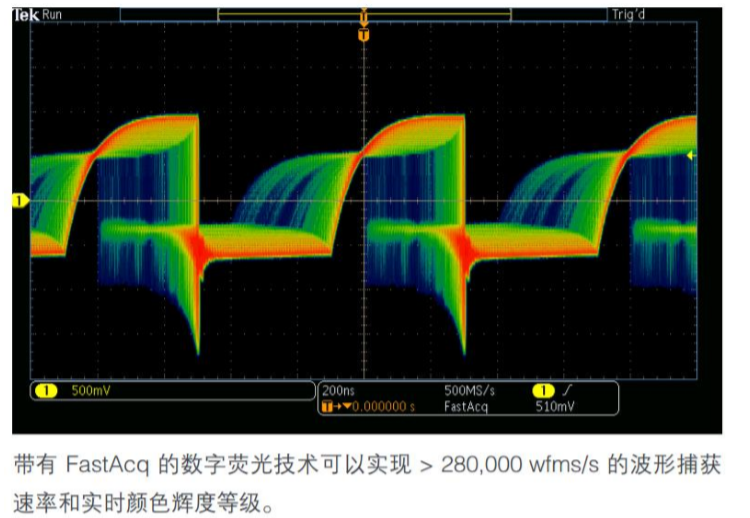

      为进一步加强查看偶发事件的能力,可以使用辉度等级指明偶 发瞬态事件相对于正常信号特点发生的频次。 色温调色板使用颜色等级指明发生频率: 暖 色如红色/黄色 表示经常发生的事件,冷色如蓝色/绿色表示 很少发生的事件。

泰克示波器面板介绍MDO3104为例(图3)

      2、触发发现设备问题只是第一步, 然后, 您必须捕获关心的事件, 以确定根本原因。

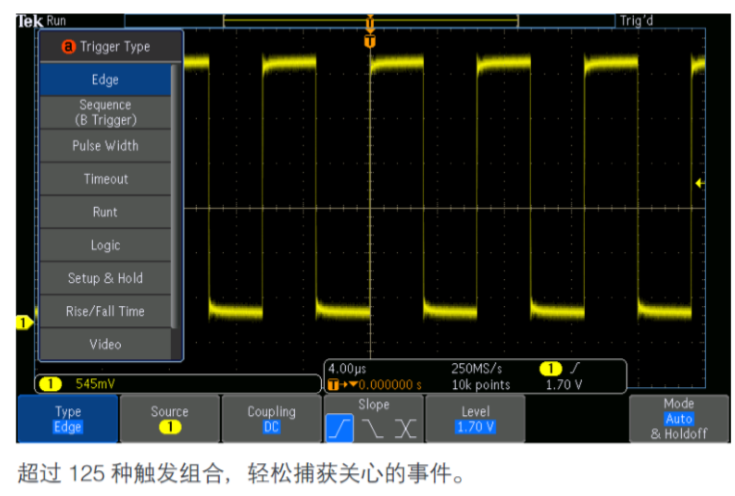

      超过 125 种触发组合, 提供了一套完整的触 发功能, 包括欠幅 脉冲触发、逻辑触发、脉宽/毛刺触发、建立 时间/保持时间违 规触发、串行数据包触发和并行数据触发, 帮助您迅速找到关 心的事件。

泰克示波器面板介绍MDO3104为例(图4)

      3、串行协议触发和分析

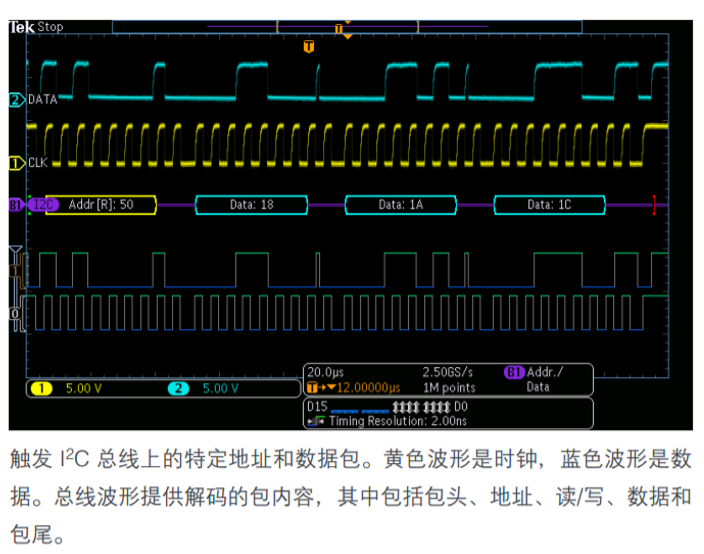

      在串行总线上, 单个信号中通常包括地址信息、 控制信息、数据信息和时钟信息, 这可导致很 难发现关注的事件。 自动触发、解码和搜索总 线事件和条件, 为您提供用于诊断串行总线的 强大工具集。

      串行协议触发和分析

      在常见串行接口( 如 I2C、SPI、RS232/422/485/UART、 USB2.0、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、 ARINC-429 和 I2S/LJ/RJ/TDM)上进行 包内容( 如包头、特 定地址、特定数据内容、唯一标识符等) 触发。

泰克示波器面板介绍MDO3104为例(图5)

      4、WaveInspector® 波形导航和自动搜索

      通过长的记录长度,单次采集就可以包含上万个屏幕的波形数据。 作为业界较好的导航和搜索工具,WaveInspector® 可以在数秒内找到关心的事件

      Wave Inspector® 波形导航和自动搜索

      Wave Inspector 控件在查看、 导航和分析波形数据方 面提供了前所未有的效率。 通过旋动外环的卷动控件

    (1)可以迅速浏览长记录。 从头到尾仅需几秒钟, 即可找到详细信息。 找到关心的部分, 还要查看更多细节? 只需旋转内环的缩放控件

泰克示波器面板介绍MDO3104为例(图6)

      5、频谱分析仪 ,快速准确的频谱分析

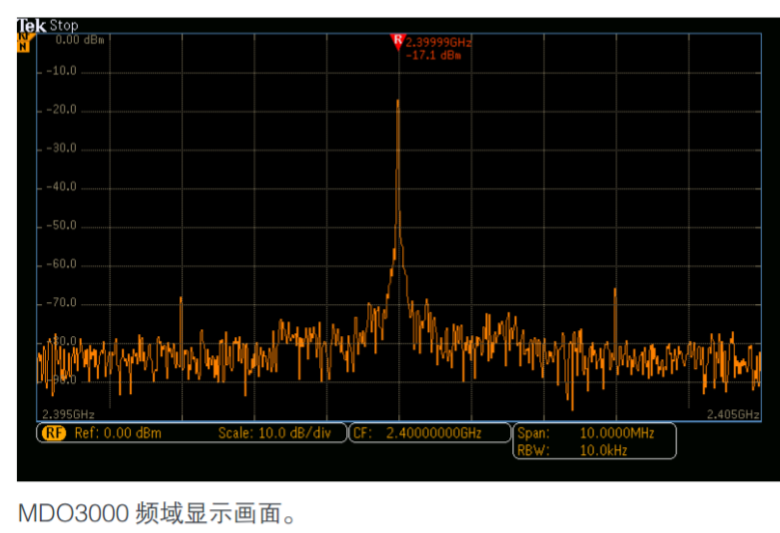

      在单独使用频谱分析仪输入时,MDO3000 系列显示屏变成全屏的频域视图。主要频谱参数,如中心频率、频宽、参考电平和分辨率带宽,都可以使用前面板专用菜单和小键盘迅速简便地进行调节。

泰克示波器面板介绍MDO3104为例(图7)

      6、功率测量和分析

      随着对能源效率的要求越来越高,设计师和测试仪器都面临着新的挑战,待机功率限制、更高的开关速度和信号范围和更低的漏电流的半导体器件,正在将测试条件推向新的高度。MDO3000可提供电源测试解决方案来应对这些不断变化的需求。

 泰克示波器面板介绍MDO3104为例(图8)

    如果大家想了解详细的泰克示波器面板介绍或者使用说明,欢迎咨询安泰测试www.agitek.cn。
