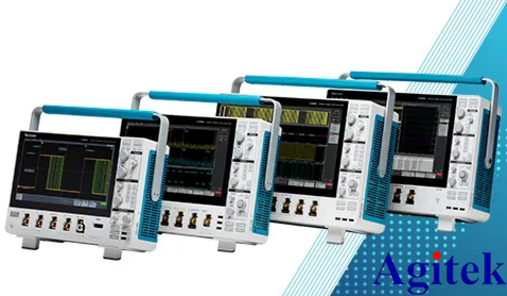

全系列泰克示波器供您一赏，您喜欢哪一款

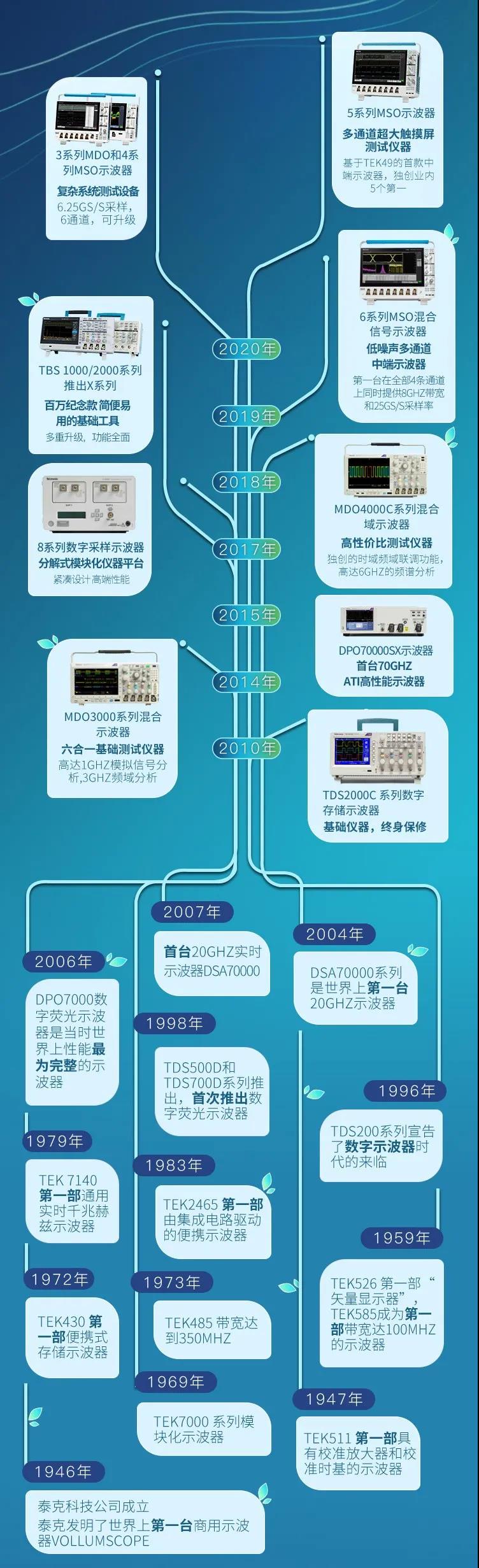

自1946年，泰克发明世界上第一台商用示波器以来的70多年时光里，泰克不断探索创新，将示波器系列从单一型号“雕刻”成现在的18个系列，92个型号，上百种选配型号，近千种附件搭配，无论从产品的多样性还是实用性出发，都逐渐“雕刻”为测试工程师理想中的样子,安泰测试给大家分享一份全系列泰克示波器一览表，你中意哪一款呢？你有使用过哪一款？

泰克示波器带宽从50MHz到80GHz，通道从2到8，采样率从1GS/s到200GS/s，多型号、多维度为工程师提供多种选择，满足工程师不同的测试需求。

为帮助您根据自己的需求选择适当的示波器，下面列出了示波器选型最常用的指标，以及确定您的要求的实用技巧。

一、带宽

所有示波器都有一个在较高频率上滚降的低通频响。示波器带宽是指正弦曲线输入信号衰减到信号真实幅度70.7%的频率，也就是-3dB点。您的示波器必须有足够的带宽，以便捕获信号的所有相关频率成分。如果您定期处理数字信号，那么通过比较信号和示波器的上升时间指标，可以比较容易考察带宽。使用的示波器的上升时间指标应该比信号上升时间快五倍，以使测试误差保持在2%以下。

准则：带宽> 最高信号频率的五倍

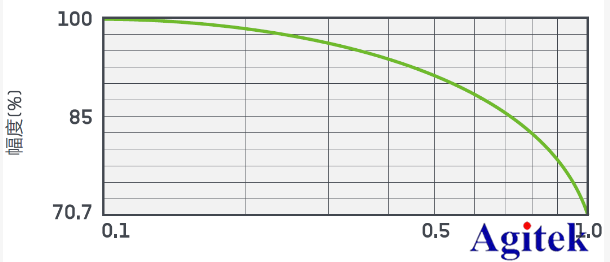

通用示波器典型的频响曲线

二、采样率

示波器采样速度越快，分辨率就越高，显示的波形细节也就越好，关键信息或事件丢失的可能性也越小。泰克推荐最低5倍过采样，以保证捕获信号细节，避免出现假信号。

准则：采样率>5 x ( 最高的频率成分)

三、记录长度

记录长度是示波器在一次采集中可以数字化和存储的样点数量。由于示波器只能存储数量有限的样点，所以波形时长或捕获的“时间”长度与示波器的采样率成反比。记录长度越长，以高分辨率捕获的时间窗口越长。

准则：捕获的时间 = ( 记录长度) / ( 采样率)

四、数字通道和频谱分析仪输入

当今示波器为在系统级调试复杂设计不仅仅提供了模拟通道。

- 如果您需要分析一条并行总线或多条串行总线，泰克MSO系列混合信号示波器为一次分析多个信号提供了16条数字通道及最多4条模拟通道。

- 如果您正在处理 RF信号，泰克MDO系列混合域示波器提供了内置频谱分析仪，能够以时间相关的方式分析模拟信号、数字信号和RF信号。

五、特性和分析功能

泰克示波器提供了广泛的特性和分析功能。在选择示波器时，应考察提供的触发功能、波形搜索工具、自动测量功能及分析软件包，如串行总线分析、抖动和电源分析，确保满足您的需求。

安泰测试从事仪器行业15年，泰克示波器一直备受电子工程师的青睐，安泰测试作为泰克长期合作伙伴，也期待和厂家一起为客户提供更优质的服务，如果您想了解泰克示波器更多产品知识或者应用案例，欢迎访问安泰测试网www.agitek.cn。
