示波器在医疗设备的测试应用

发布日期:2022-10-21 19:16:10         浏览数:

近期,某医疗单位咨询高频高压信号的靶向治疗测试应用,需要实现高频正弦波和低频三角波叠加,正弦信号10kHz—100kHz,三角波信号几十赫兹,正弦信号的输出电压几伏,三角波毫伏级,再经过锁相放大器分给激光器做驱动和示波器观测,之前客户用的是泰克老款的AFG1K系列函数发生器和老款的TBS1K示波器,函数发生器无通道自动叠加功能,示波器的屏幕也小,连接高压探头和电流探头都需要外接电源,非常不方便。

通过和客户技术交流,了解到客户之前做的2通道正弦和三角波信号叠加,只是简单的用的BNC三通来实现的,无法调节相位差,输出的幅度值也经常不太对,另外客户的老款示波器屏幕太小,无法做FFT观测信号的高次谐波,也无法连接高压探头和电流探头,对设备的输出功率进行准确的测量。

高频电磁波是一种高度精确的靶向性治疗技术,已经成为医疗行业不可或缺的新的治疗方法,具有靶向、微创、毒副作用小、可重复、不产生耐药性等优点,因此,对信号的频率控制和功率控制要求非常高。

针对以上测试问题,我们为该实验室提供AFG31000函数发生器+TBS2000B系列示波器的测试方案,并为他们提供了现场演示。

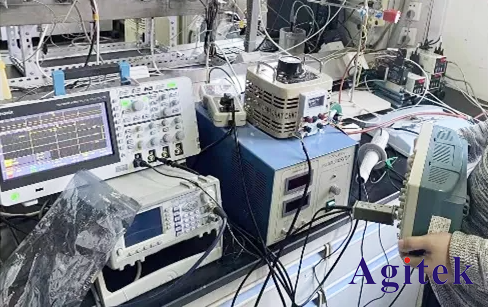

客户做测试实验需要的三角波和正弦波叠加信号,可以通过函数发生器后端的CH1 ADD加通道非常方便的进行波形叠加设置和幅度及相位设置,TBS2000B示波器具有15个水平网格的和9英寸WVGA彩色显示器,可以非常直观清晰的显示波形的状态以及长时间的观测,使用改进后FFT功能,还可以有效的看到叠加后波形的纯净程度和频率分布,并且,TBS2000B的VPI接口和直接对高压差分探头和电流探头进行供电和自动化的配置,非常精准的对DUT设备进行电压、电流、和功率的分析和测量。

示波器在医疗设备的测试应用(图1)

扩展应用:

TBS2000B示波器+高压差分探头+电流探头测试方案还可以应用在嵌入式系统、开关变频器、电路板开发和设计、呼吸机&制氧机电路控制、手术机器人、不间断电源等。

医疗设备开发和设计要求

1、高清大屏、长时间监测。

2、连接方便,操作简单。

3、精度要求高,自动化程度高。

4、扩展功能强、支持高压、电流的安全测试。

5、函数发生器可以两个通道的叠加操作。

6、函数发生器支持手绘波形输出,大大较少了研发和设计的时间。

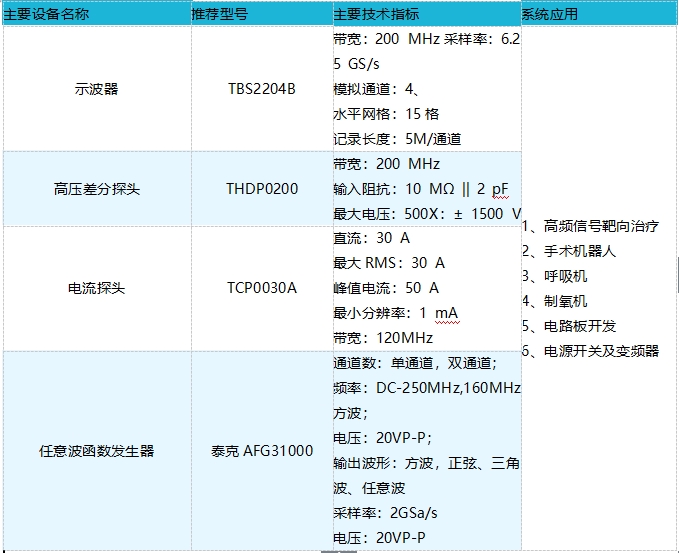

系统配置参考

示波器在医疗设备的测试应用(图2)
