射频信号源怎么输出调制信号

发布日期:2022-11-04 18:28:19         浏览数:

  对于射频信号源,相信工程师不会觉得陌生,这是一种常用的测试测量仪器,而大多数情况下是以输入正弦波为主的。但射频信号源输出方式有很多种,如方波、锯齿波、三角波、直流等。那么,射频信号源怎么输出调制信号呢?

  调制信号分为模拟调制和数字调制,而射频源的模拟调制有调幅,调频,调相和脉冲调制等。其他调制已经讲过了,今天重点跟大家分享一下脉冲调制。

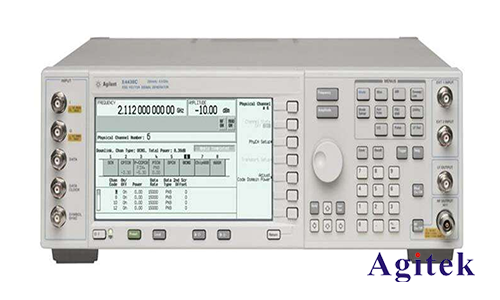

  这是是德科技的射频信号源E4438C,频率到6GHz,仪器上有个“pulse”,可以直接设置脉冲调制,首先设置RF输出频率


  1.按下Preset

  2.按下Frequency,设置输出频率500MHz

  3.按下Amplitude,设置RF输出幅度为0 dBm

  然后设置脉冲周期和宽度

  1.按下Pulse脉冲,按Pulse Period,设置脉冲周期为100us

  2.按下Pulse脉冲,按Pulse Width,设置脉冲宽度为24us

  最后打开调制开关,Mod on.

  打开输出RF on.

  然后用示波器观察一下脉冲调制的波形。可以测试一下脉冲的周期和脉宽和设置是一样的。

  如果需要输出脉冲调制信号的话,用这个方法直接输出,非常的方便。

  以上就是射频信号源怎么输出调制信号的相关介绍,如您使用中还有其他问题,欢迎登陆西安安泰测试www.agitek.cn
