红外热成像仪在暖通管道检测的应用

发布日期:2022-12-01 14:19:34         浏览数:

  管道是重要的生产设备,但由于时间的原因,管道会老化,管道泄漏问题不仅造成大量的能源损失,而且可能危及人员和环境,发现泄漏是一项非常困难的工程任务,不仅耗时,有时无助。

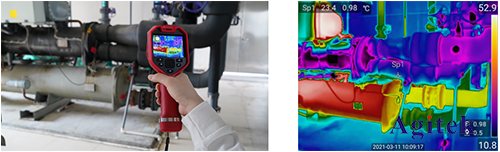

  红外热像仪可以检测出肉眼无法发现的温度变化,是一种非破坏性的检测方式,通过温度变化检测管道堵塞、减薄、腐蚀、渗漏等故障,从而避免对环境及人员造成伤害;也可以使用热像仪对管道的保温进行检测和评估,从而减少能耗,达到节能效果。


  对管道进行保温检测—般有以下应用

  1、管道堵塞,由于堵塞部位和其他部位热容量不同导致温差,这些温差传递到管线外壳,就可以将红外热像仪应用在管道外部拍摄到故障。

  2、管道内壁受磨损或是腐蚀导致减薄,其温度会比正常部位温度偏高,从而可以检测出故障。

  3、管道由于局部温度波动较大导致材料热疲劳造成裂纹、泄漏,故障处会渗漏管道内介质,如果管道内介质为低温介质或是高温介质时,管道渗漏介质与管道外壁温差不同,可使用红外热像仪拍摄到故障。

  4、管道保温脱落,其脱落处温度偏大,可在热像图中清晰显示。还可将红外热像仪应用于检测管道温度,作为保温是否达到规定效果的判断依据。

  5、换热器炉管堵塞或是内漏,导致换热效率降低,影响正常生产和造成能源浪费,可以使用热像仪检查出故障。

  6、加热炉或是反应器炉管在高温高压和腐蚀性强的环境下工作,会造成热斑、龟裂、渗碳、氧化、热裂、减薄等,严重影响其使用寿命。利用红外热像仪通过窥视孔对炉内炉管测试,可得到故障的热图像,为维修炉管的实施方案提供依据。


  使用红外热像仪的优点

  1、管线的积炭、减薄、裂纹;换热器、反应器等设备炉管内漏、堵塞等故障往往肉眼无法发现,热像仪可以检测出细微的温度变化,在此基础上,我们可迅速判断出故障。

  2、拍摄红外图像外,有助于识别和定位故障,从而能够在第一时间正确的修复故障。

  3、热像仪配备了功能强大的软件,用于存储和分析热图像并生成专业报告。

       以上就是红外热成像仪在暖通管道检测的应用的相关介绍,如果您有更多疑问或需求可以关注安泰测试Agitek哦!非常荣幸为您排忧解难。
