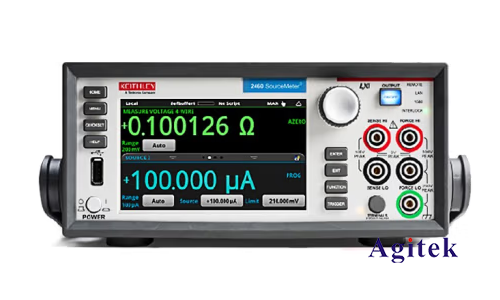

吉时利2460源表充放电方法

　　测试设置为4线配置

　　将仪器设置为电压源并测量电流选择高阻抗模式，其在吉时利2460输出关闭时打开输出继电器，在将电池连接到输出之前选择此模式。这可防止在输出关闭的情况下将电池连接到仪器时耗尽电量。

　　将电流限值设置为电池要充电或放电的电流电平。这是测试的负载电流。即使2460提供电压源，其也在恒定电流模式下工作，因为其处于电流限值，直到其达到所需电压。

　　打开source readback（源读回）以使2460在充电或放电时测量电池电压读取负载电流、源读回电压和相对时间戳。

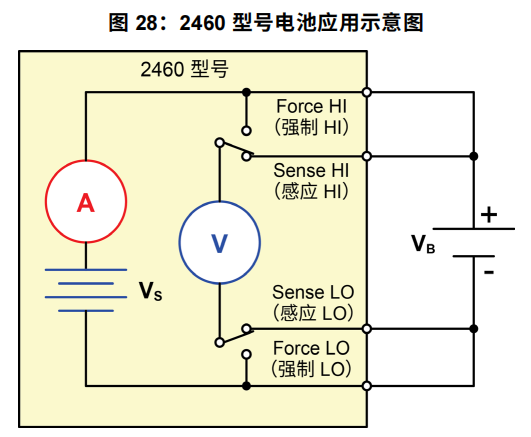

　　监测电压，直到电池电压达到规定的电压电平并停止测试要设置测试，请将2460连接到电池，如下图所示。从仪表端子到电池进行4线（远程感应）连接，以消除导线电阻的影响。这样，您可以尽可能靠近仪表端子来测量电池电压。

　　要给电池充电，编程2460输出与电池额定电压相等的电压。例如，要给10 V电池充电，请将2460设置为提供10 V电压源。当电池充满电时，电流降至其达到零或接近零（电池已充电）。要使电池放电，编程2460将电压输出为低于电池电压的电平，并将输出关闭状态设置为高阻抗。在此配置中，2460作为接收装置为电池放电。来自电池的电流流入2460的SENSE HI（感应HI）端子，从而产生负电流测量值。当电池放电时，电流保持恒定。

　　电池的充电和放电循环通常需要几个小时，因此自动化测试非常重要。建议使用SCPI或TSP编程控制。
