如何解决测试过程中多路供电的难题（上）

　　解决测试过程中多路供电的难题有三个解决办法，利用N6705C直流电源分析仪或N6700模块化系统电源，适用20–500W/路的功率范围，4路或更多的输出；利用是德科技最新发布的M9615A五通道PXI源表模块，配合M9019A 18插槽PXI机箱，更是可以实现数十路的同步或时序上电。这种方式的功率在20W/路之内，总功率200W；如果需要构建单路千瓦级的多路上电系统，APS就是很好的选择，单路最高可以达到30KW。

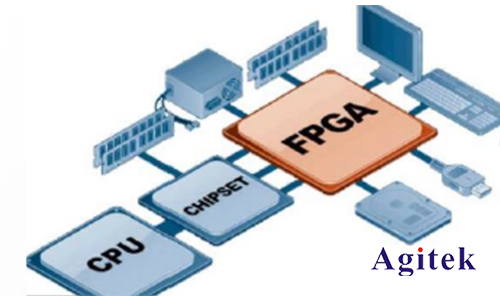

　　通信、人工智能、云计算、智能终端等产品功能越来越强大、电路也越来越复杂，在这些产品的测试过程中，往往需要多路的供电。与此同时，每个供电通道的电压和电流规格各异，上电或下电过程电压斜率、时序也有严格的要求，传统的程控电源完成这种多路的上电测试往往力不从心。

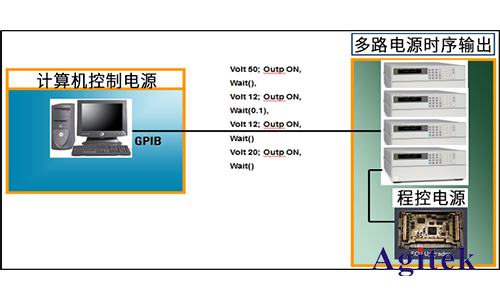

　　通过计算机发送指令控制多台电源同步或时序上电，由于指令传输时延、电源的指令处理时间、电压编程时间难以完全一致，毫秒级(mS)精准控制往往都难以实现，且重复性较差。

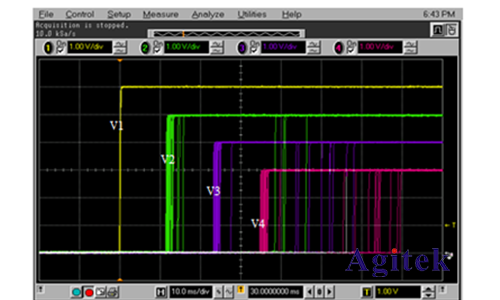

　　实测100次，用计算机发指令控制4台电源实现每隔10ms的时序上电，重复性非常差

　　解决之道一

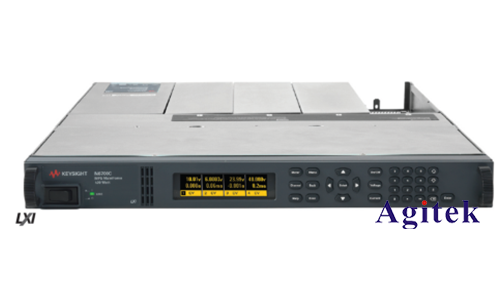

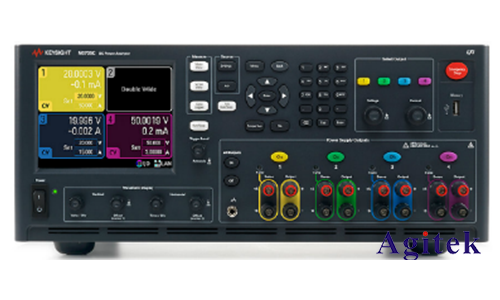

　　利用N6705C直流电源分析仪或N6700模块化系统电源，适用20–500W/路的功率范围，4路或更多的输出。

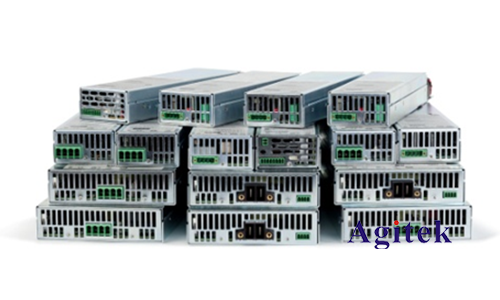

　　这是最为便捷的方式，主机和模块分离，不同电压、功率和性能高低的模块可任意组合，具有极佳的灵活性和拓展性；同时多通道设计还简化了同步或时序上、下电等复杂环境供电的操控、可靠性和安全性。N6705C的总功率为600W，N6700系列总功率1200W。

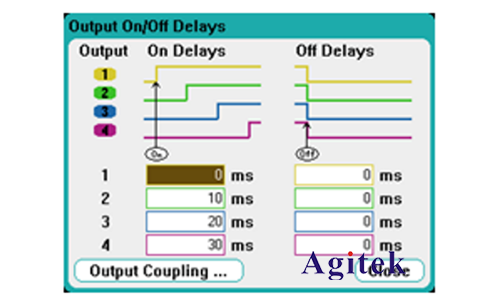

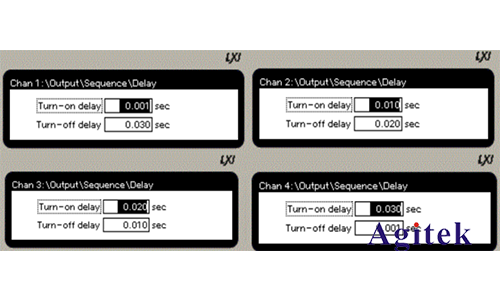

　　N6705C和N6700C的上电时序设置界面

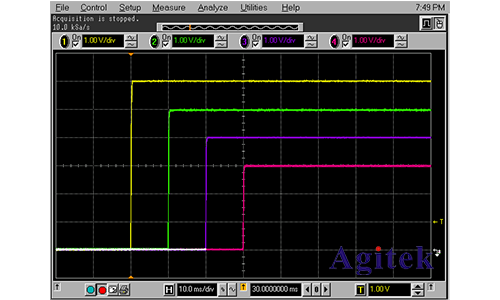

　　N6705C 4路每隔10mS时序

　　输出100次的测试结果，完美的一致性

　　除设置上电时序外，N6700/N6705还可以通过面板操作，即可实现四路不同斜率、幅值等多通道复杂的上、下电操作。

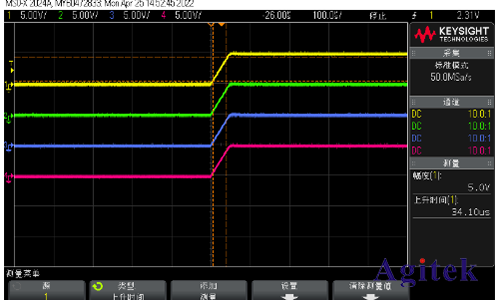

　　同步和一致边沿

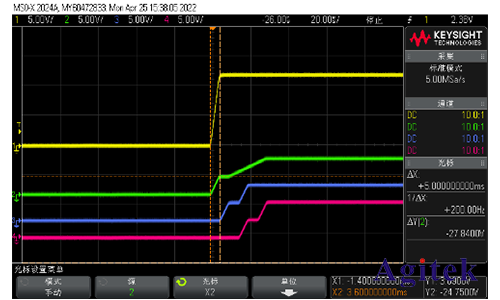

　　时延“阶梯式”上电

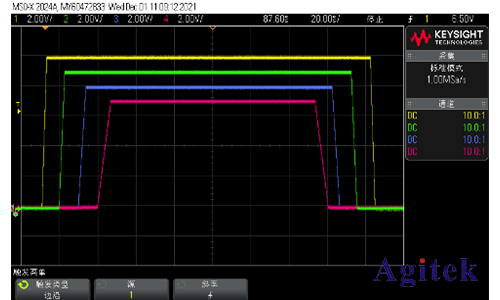

　　“门字型”上、下电

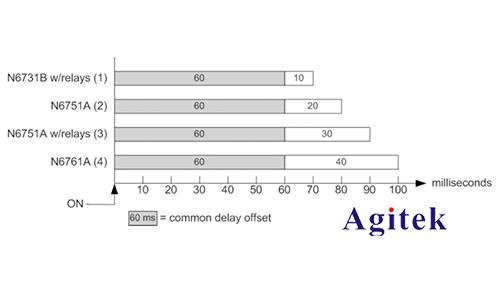

　　不同电源模块的指令处理不尽相同，N6700可以设置不同模块之间的等待时间，以保持用户设定的时延。当电源通道数超过4路时，N6700电源主机也提供了相应的接口，硬件方式保持不同主机之间模块的上、下电的精确同步。

　　以上就是解决测试过程中多路供电的难题的其中一种解决办法，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
