是德B2912B双通道源表测量精度的小秘籍

发布日期:2023-02-21 16:44:47         浏览数:

  精准的测试,几乎是所有工程师测试工作永恒的追求目标。但这绝非易事,特别是小信号的测量。例如,半导体器件、材料、医疗、MEMS、发光器件等,需要测量精确伏安(I-V)特性曲线、绝缘特性、电容漏电流、暗电流等小信号,源表往往是首选。

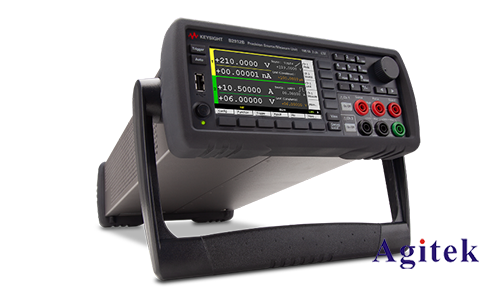

  B2912B双通道源表:210V电压、10A脉冲电流、21比特垂直分辨率、10fA电流分辨率、100KSa/s采样速率、图形化显示

  但是,我们遇到很多工程师、硕士博士生、甚至教授,在日常工作中利用源表进行精密测量,有时在抱怨测量数据不准确、重复性差等问题时,往往第一反应是测试仪表有问题。

  如果看了这个小秘籍,问题可能会迎刃而解!

  一、测试时间的配置

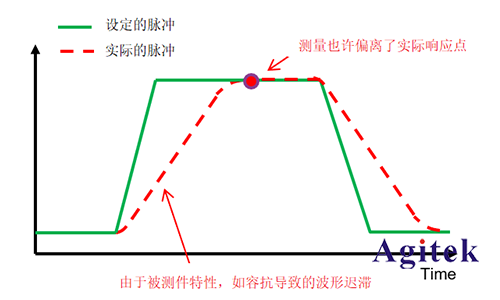

  如上图所示、很多半导体器件或先进材料,由于介于绝缘体和导体的双重特性,阻抗高、RC时间常数大,激励响应会出现滞后,需要更具器件的响应特性进行恰当的参数配置。

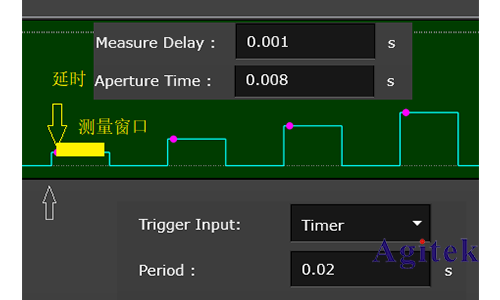

  上图是Quick IV软件,在这里可以配置测试时间,包括信号建立的延迟和测试孔径时间。设置延时,可以等信号建立稳定后再进行测试;如果信号稳定时间较长(大于20ms),可以把测量孔径时间(Aperture time)设置为工频周期的整倍数,进一步抑制工频噪声,提升测量精度。

  二、测试连接–采用三同轴电缆

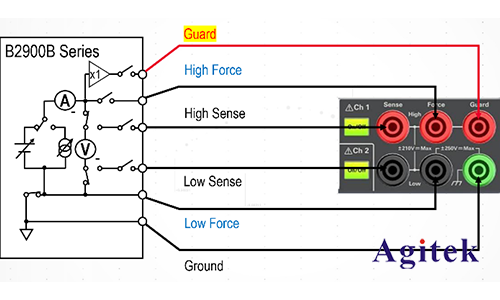

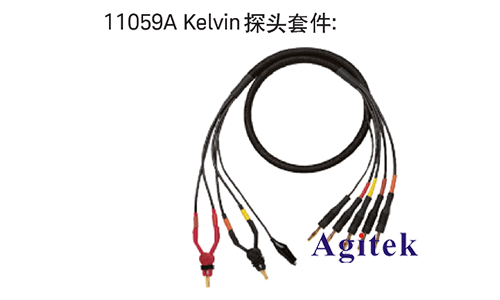

  精密型源表,例如B2900B,共有6个输出端子,默认为“香蕉头”插拔方便,便于电路板的电源供电,或者电流测试不是非常极限的应用场合(nA级以上)。

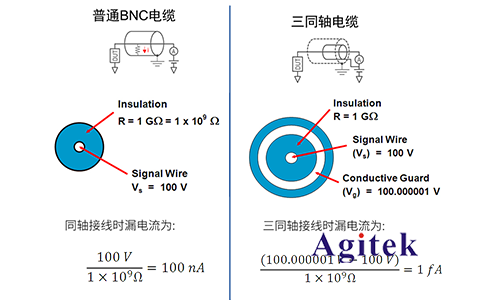

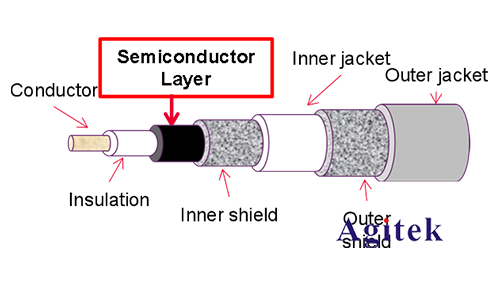

  但在测量pA/fA极小电流时,普通BNC自身引起的漏电流可能超出需要测量的电流。这时需要采用三同轴(Triax)线缆。这种线缆通过在内外层直接增加一个等电位层(Guard)大大降低线缆引起的漏电流。


  三同轴接线与普通BNC相比,漏电流相差100,000,000

  N1297A/B转接头将B2900B源表输出端子转化成三同轴端口,同时高品质三同轴线缆16494A,以及插件元器件测试治具N1295A。

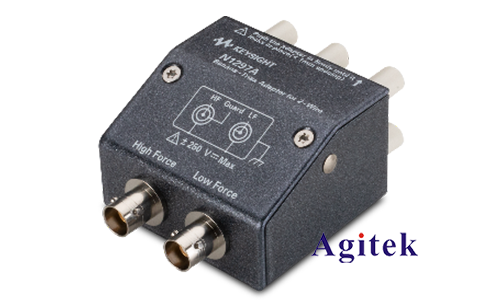

  N1297A/转换接头

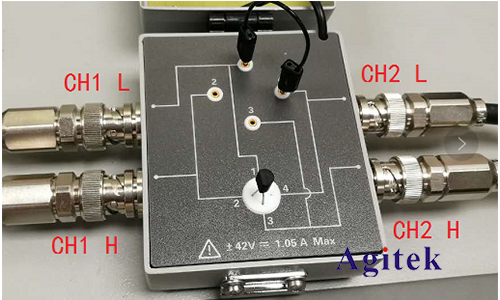

  N1295A插件元器件测试治具


  16494A三同轴电缆

  以上就是是德B2912B双通道源表测量精度的小秘籍的相关介绍,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
