频谱分析仪的校准方法

发布日期:2023-03-08 16:00:23         浏览数:

  测试和测量仪器的价格并不便宜,至少都是上万的精密仪器;因此,应按照正确的流程使用,并定期校准仪器。那么,是德科技系列仪器校准过程中需要注意哪些问题呢?今天,我们主要分享频谱分析仪的校准方法。

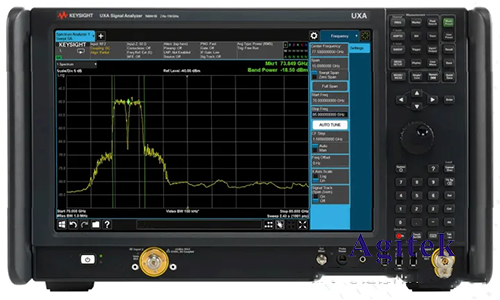

  校准程序的频谱仪

  频谱仪内部计算机有三个常用的校准程序:频率校准、幅度校准和预选器(YTF)校准。


  1、频谱仪频率校准

  当频谱仪振动、运输、放置时间长或环境温度变化较大时,频谱仪的频率调整会发生变化,导致频率测量误差。在严重情况下,测量信号会左右摇晃。这种现象可以通过频率校准来消除。

  校准过程主要以300MHz信号为参考信号,扫描时间、中心频率、跨度(扫宽)、误差校准YIG主线圈延迟、副线圈灵敏度和扫频灵敏度,使频谱仪频率调整范围正常。

  校准方法:

  用频率/幅度校准电缆,校准信号(CALOUTPUT)接入频谱仪的信号输入端。

  按【CAL】〔CALFREQ〕,频谱仪进入频率校准程序。

  校准结束后,屏幕上出现了“CALDONE”信息,按〔CALSTORE〕将校准数据存储在仪器的E2PROM中。

  2、校准频谱仪的振幅

  与频率校准一样,当频谱仪测量范围的准确性发生变化时,仪器可以通过范围校准程序满足出厂指标。该过程主要以300mhz信号为参考信号,测量和校正频谱仪的整个通道范围、区分带宽滤波器、对数放大器和输入衰减器。

  校准方法:

  用频率/幅度校准电缆,校准信号(CALOUTPUT)接入频谱仪的信号输入端。

  按【CAL】〔CALAMP〕,进入范围校准程序的频谱仪。

  校准结束后,屏幕上出现了“CALDONE”信息,按〔CALSTORE〕将校准数据存储在仪器的E2PROM中。

  3、预选器(YTF)校准

  预选器的频率扫描和跟踪是频谱仪谐波波段的关键。该机器采用独立于第一振动的驱动电路,分别校准和驱动每个波段。在频谱仪快速扫描、慢扫描和跨波段扫描中,补偿第一振荡器和预选器的磁滞和延迟,大大提高了YTF的跟踪特性。如果频谱仪在谐波波段有5DB或更大的范围误差,则通常是由于仪器放置时间长,环境温度变化大造成的。预选跟踪器不良会导致范围测量误差,甚至无法测量信号。此时,YTF应进行校准。

  校准方法:

  用YTF校准电缆,梳状波100MHz(COMB)信号接收到频谱仪的RF输入端。

  按【CAL】〔CALYTF〕,进入YTF校准程序的频谱仪。

  校准结束后,屏幕上出现了“CALDONE”信息,按〔CALSTORE〕将校准数据存储在仪器的E2PROM中。

  校准期间退出或校准不能完成错误信号的,按〔CALFETCH〕检索校准数据。此时,仪器将需要重新调整和修理,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
