是德示波器的交流耦合VS直流耦合

发布日期:2023-03-09 17:03:27         浏览数:

  一般来说,在观察信号时,操作示波器的顺序是在直流耦合模式下使用较大的垂直刻度来观察信号的整体波形和电压。然后根据具体的信号特征调整较小的垂直刻度、垂直偏移、水平基础、触发等,使波形更稳定、更直观地显示在示波器屏幕上。

  然而,在测量直流电压纹波时,用户经常发现,当垂直刻度调整到适当值(如小于10mv/格)时,波形通常无法通过调整垂直偏移调整到屏幕中间。这是因为所有示波器的偏置范围在较小的垂直刻度下远低于正常值。

  例如,Keysight4000X示波器在2mv/格或5mv/格时最大偏置能力仅为5V。


  大多数示波器在100mV/格以下时只有2V偏置能力。


  这样,我们就不能用直流耦合来测量最常用的3.3V,5V、12V、24V等直流电压纹波,在这种情况下,只能使用交流耦合来观察电压纹波。

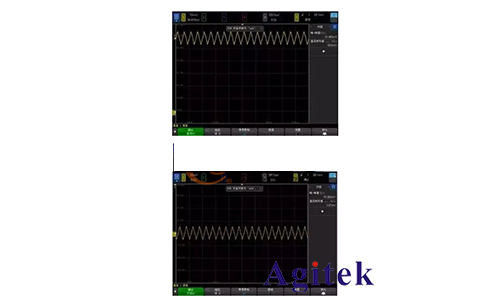

  交流耦合是指在进入示波器采样系统之前,通过高通滤波器(隔离电容器)输入信号。直流分量和低于10Hz的低频分量均被过滤掉。通过交流耦合,用户可以在不使用任何偏置的情况下以较小的垂直刻度观察电压纹波。


  然而,交流耦合主要用于解决示波器偏置能力不足的问题,因为交流耦合测试信号无法观察电压大小和低频扰动。

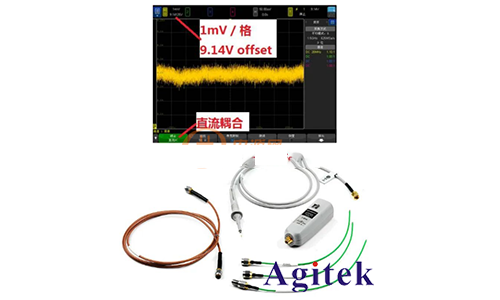

  N7020A是德科技提供的专用电源完整性测试探头,除了行业内底噪最低、高带宽和专用纹波测量外,该探头还提供了1:除了衰减,还有其强大的偏置能力:24V的电压偏置能力可以在1mv/格的垂直刻度下支撑,是目前测量电压纹波的最佳选择,尤其是超低纹波。
