示波器电流探头的使用方法及注意事项

发布日期:2023-03-21 17:29:45         浏览数:

  您知道如何延长示波器电流探头使用寿命吗?本文安泰测试工程师就来为您介绍示波器电流探头的使用方法及注意事项,纹波电流测试示波器调试方法,及预防损坏的方法。希望能对您有所帮助。

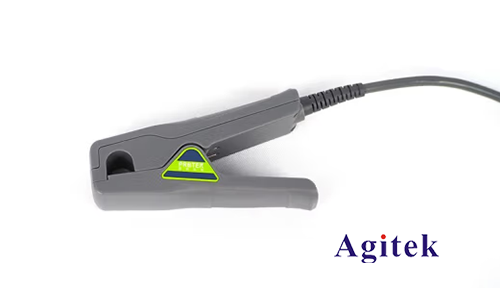

  示波器电流探头的使用方法

  A.电容测试时使用的导线应选用横截面面积0.5mm²(AWG20)以上的导线;

  B.将待测电容连接上导线时要将电容移动至基板的锡面侧,利用A和B方法测定,此外,尽可能的将导线缩短。

  纹波电流测试示波器调试方法

  A.调试

  1.将对应的测试通道探头设置为电流,选择测试耦合直流档位。

  2.将宽带选为20MHZ。

  3.调试示波器屏幕显示测量值均方根蕞大值峰峰值频率四个测量项目。

  B.纹波电流测试前需对电流探头进行消磁调试。

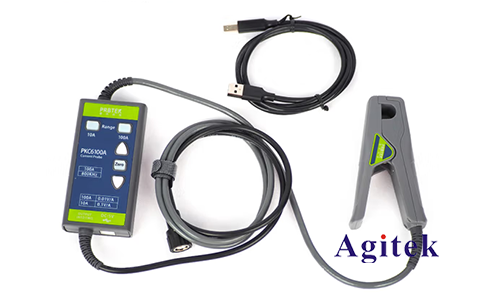

  示波器电流探头易损坏部位

  通过对损坏电流探头的故障分析,发现容易损坏的探头部位大致有:

  与电流放大器连接的电路板;

  电流探头的磁环坏;

  电流探头的磁环线圈;

  电流探头的滑动夹子的外观损坏;

  电缆线断路。

  预防电流探头损坏的方法

  电流探头损坏的原因,预防损坏的方法及使用说明,及上述五个部分损坏的原因可归纳如下:

  1.切记不要带电插拔电流探头

  电流放大器开电后,插拔电流探头而引起的电路板损坏。

  2.使用时避免掉地或用力过猛

  磁环是易碎的材料,掉地或使用时用力过猛都容易使它破损。有损伤/损坏的磁环会造成测试不准或不能再测出电流。

  3.使用时避免负载过流

  磁环线圈比较细,过流会导致线圈烧毁。

  4.使用时电流夹子要对齐。注意,并在推动夹子过程时要小心

  电流夹子不对齐,裂痕都会使测试不准或无法测出电流。注意,推动夹子过程要小心。

  5.使用时电缆线不要太使劲拉、扭等

  电缆线被太使劲拉、扭等会容易损坏。
