示波器如何实现自动化测试

　　最近有客户遇到了一个问题。他们公司生产小功率电机（马达）。生产的电机应逐个用示波器测量，效率太低。他们想在生产线上自动测试。事实上，这是可以实现的。示波器具有模板测试功能。当模板测试失败时，示波器会发出脉冲信号，脉冲信号与PLC控制器连接，可自动分离不良产品。具体操作如下

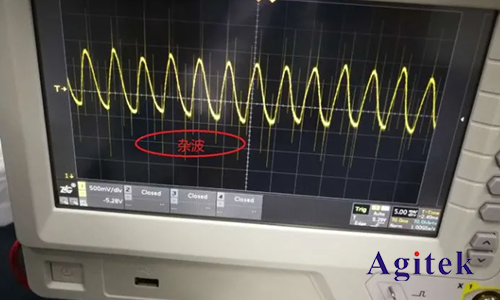

　　1、首先，示波器应具有滤波功能。如果没有滤波功能，则无法用模板测试电机，因为电机的波形混乱，并且有许多杂波信号。如图1所示：

　　上图是电机旋转时用示波器测量的原始波形。我们可以看到很多尖刺，也就是很多杂波。一般来说，电机会有很多这样的干扰（无刷电机干扰较小）。在模板测试之前，我们必须过滤掉这些杂波，否则我们就不能进行模板测试。

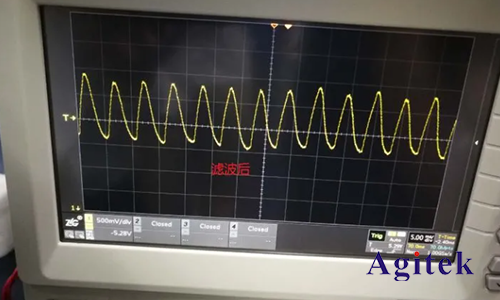

　　2、开启滤波功能后，示波器。如图2所示：

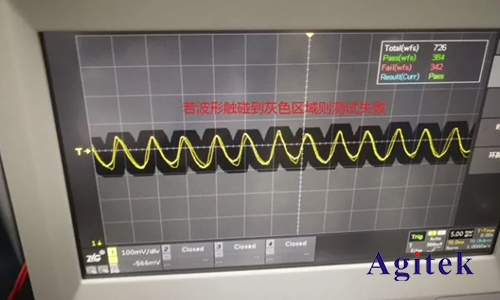

　　3、打开模板测试。如图3所示:

　　上图为模板测试界面。如果电机工作时波形不规则，波形范围变化较大，波形接触灰色区域，测试失败。同时，示波器通过外部触发输出脉冲信号。我们可以通过BNC电缆将示波器输出的脉冲信号连接到PLC控制器，实现自动测试，分离不良电机。我们还可以设置让示波器发出声音或保存截图。
