频谱仪降低底噪测试微弱信号

　　频谱仪可以测到几nV的信号，是如何实现的。

　　频谱仪经常作为无线监测，查找电磁干扰的工具。信号在空气中传输，衰减非常严重，能测到的信号都是及其微弱的，频谱仪是如何检测到这些小信号呢。

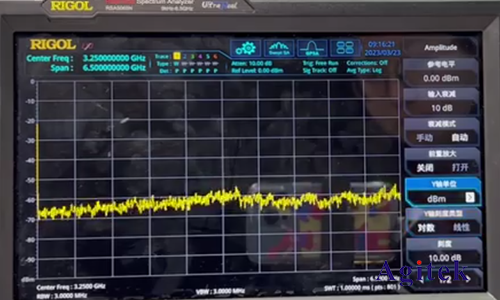

　　打开频谱仪之后，能看到屏幕中间有一条明显的迹线，他就是频谱仪的底噪。它是个根据左侧的标尺可以看到，它大概是个-50dBm左右，我们将它转化到线性轴看一下，大概几十mV，也就是在默认的设置下，它的底噪有几十mV.要测几百nV的信号肯定是测不到的。那要怎么才能测到呢，当然是降低频谱仪的底噪来测试小信号了。

　　如果给频谱仪施加一个1GHz,100nV的微弱信号，用频谱仪测到这个信号。

　　第一步，已知信号频率时1GHz,先将频谱的中心频率设置为1GHz,让信号保持在仪器的屏幕最中心，然后设置扫宽，就是频幕上能显示的信号的频率范围，设置为50MHz。

　　第二步关闭衰减，将衰减设置为0dB,可以看到底噪减小了。

　　第三步打开预防，也就是前置放大器。底噪更小了。

　　第四步减小分辨率带宽RBW，默认时3MHz,减小为100kHz,底噪进一步见笑了，但还是看不到信号，那就继续降低，设置1kHz,可以看到屏幕上有一个小信号显示出来了。那就继续减小RBW到100Hz,信号已经很明显了。这台频谱仪的最小分辨率带宽是1Hz。

　　但是会发现降低分辨率带宽频谱仪的扫描速度变得很慢。所以根据信号的大小设置分辨率带宽，不要设置的太小，否则扫描变慢反而有可能会错过被测信号。

　　按PEAK峰值搜索，读取测量值。

　　第五步，为了测量值更准确，减小扫宽，将扫宽设置为1MHz.

　　根据这台仪器的手册上的参数，他的底噪最低能到-165dBm,在50欧姆负载下，约为1.25nV。也就是这台频谱仪能测到的最小电压是1.25nV。
