同惠LCR测试仪夹具选型指南

发布日期:2023-06-01 10:30:32         浏览数:

好马配好鞍,好仪器配好夹具。有不少朋友好奇,仪器选好了,那测试夹具如何挑选?

接下来安泰测试为大家简单介绍一下关于LCR测试仪中常用的测试夹具。

1/ 四端/四端对测试线

同惠LCR测试仪夹具选型指南(图1)

01

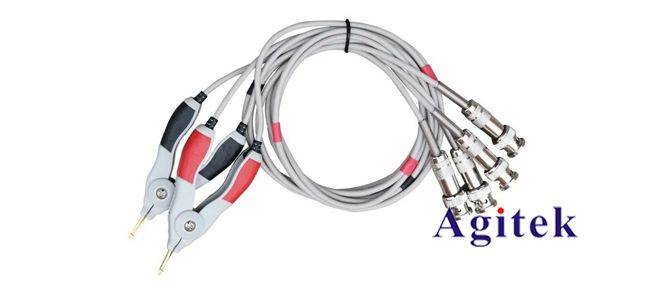

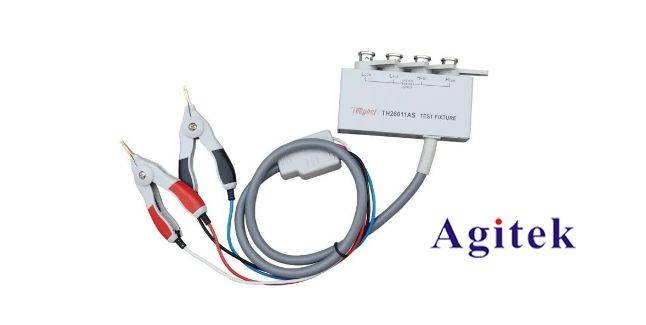

TH26011AS

频率范围:5Hz-100kHz

最大直流偏置:DC±42V

引线长度:0.8m

适用于:所有LCR数字电桥

同惠LCR测试仪夹具选型指南(图2)

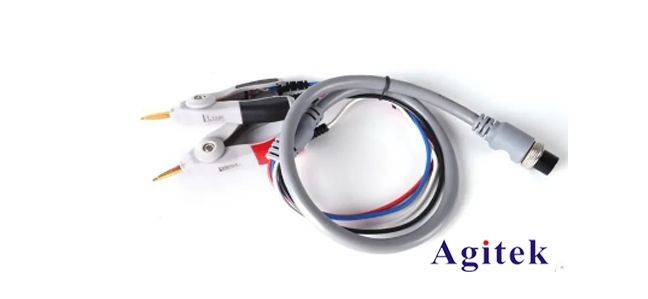

02 TH26004S-1

频率范围:DC-10kHz

最大直流偏置:DC±42V

引线长度:0.8m,1.5m,2m

适用于:常规LCR,不适用四端对仪器如TH2828、TH2838系列

2/ 四端带卡夹具盒

同惠LCR测试仪夹具选型指南(图3)

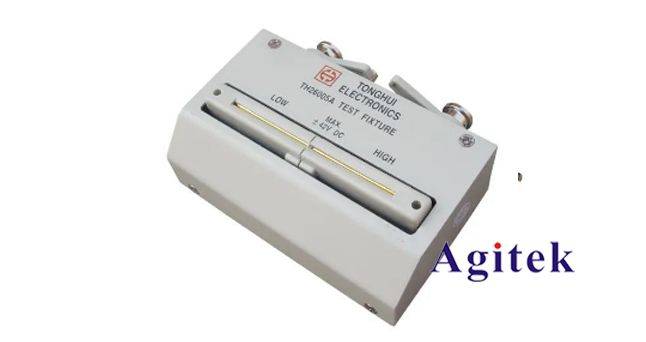

01 TH26005A

频率范围:DC-300kHz

最大直流偏置:DC±42V

用于小间距两端轴向元件测试与TH26006配合,可用于轴向元件的测试。

同惠LCR测试仪夹具选型指南(图4)

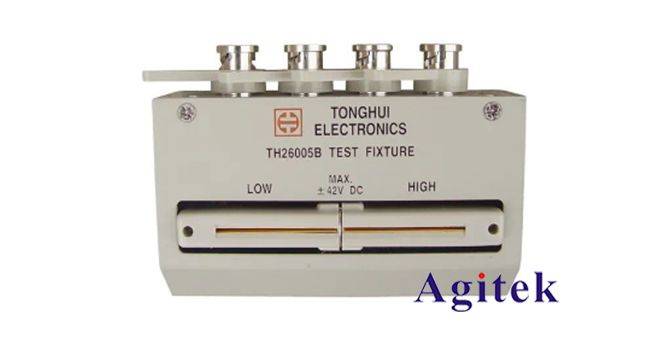

02 TH26005B

频率范围:DC-5 MHz

最大直流偏置:DC±42V

用于小间距两端轴向元件测试与TH26006配合,可用于轴向元件的测试。

3/带盒贴片测试线/

同惠LCR测试仪夹具选型指南(图5)

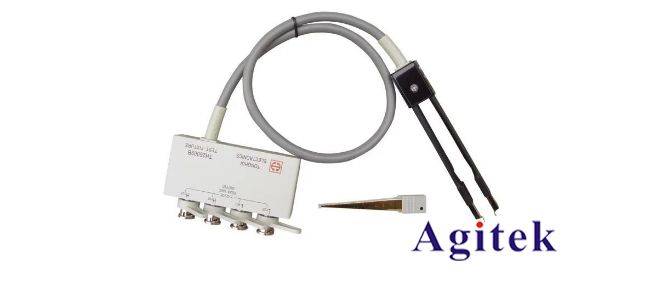

01 TH26009B

频率范围:DC-15 MHz

最大直流偏置:DC±42V

引线长度:0.8m

适用于:用于各种 SMD 器件测试,适用所有LCR,电容仪,电感仪

4/ 顶针式磁环夹具

同惠LCR测试仪夹具选型指南(图6)

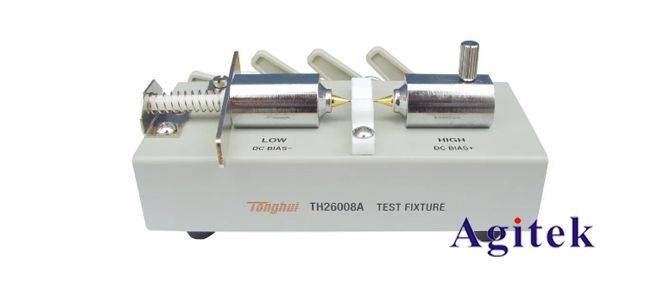

01 TH26008A

频率范围:DC-120MHz

最大直流偏置:DC±42V

适用于:SMD器件测试夹具,尤其高频小电容或小电感。当测试频率≥100kHz,容量≤3pF,或电感量≤1µH,选择该型SMD夹具是合适的。

5/ 电介质测试夹具

同惠LCR测试仪夹具选型指南(图7)

01

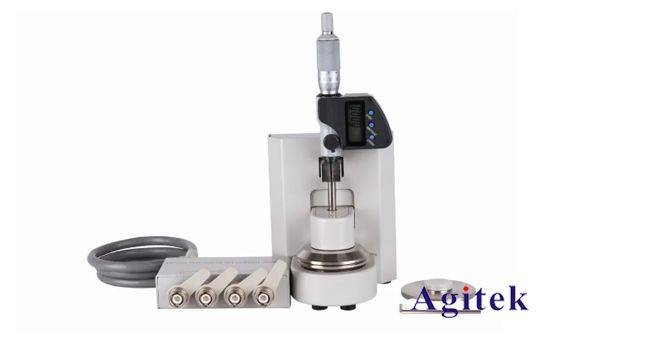

TH26077

频率范围:DC-30MHz

DUT尺寸:10mm-56mm

DUT厚度:≤10mm

适用于:TH2851/TH2840/TH2836/TH2839/ TH2838/ TH2829/ TH2827/ TH2826等系列

6 磁导率测试夹具

同惠LCR测试仪夹具选型指南(图8)

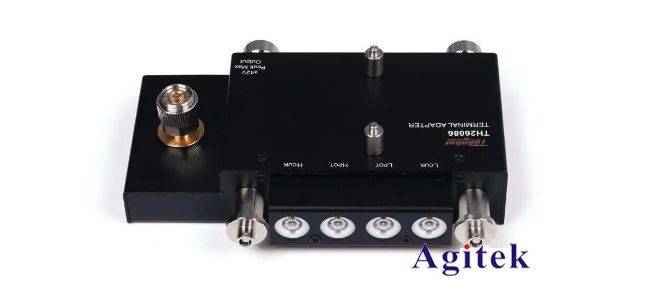

01 TH26086转接底座

频率范围:DC-130MHz

最高电压:±42V峰值(AC+DC)

工作温度:0℃-40℃

适用于:TH2851系列

同惠LCR测试仪夹具选型指南(图9)

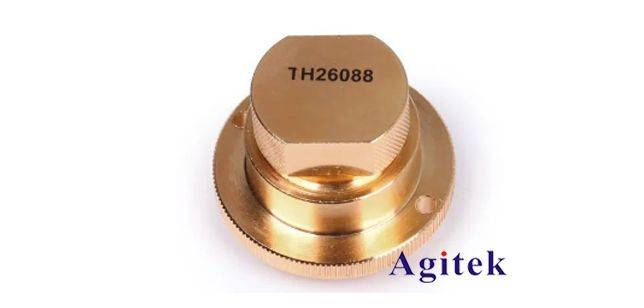

02 TH26088磁导率夹具

频率范围:1kHz-1GHz

小型部件用,高度≤3mm,内径≥3.1mm,外径≤8mm;

大型部件用,高度≤8.5mm,内径≥5mm,外径≤20mm

同惠LCR测试仪夹具选型指南(图10)

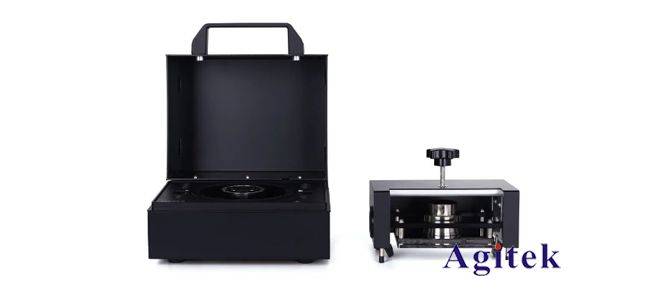

03 TH26090

表面电阻率/体电阻率测试夹具

测试电压:1000V

测试电流:10mA

工作温度:30℃~100℃

适用于:TH2690、TH2691系列

7/底电极测试夹具/

同惠LCR测试仪夹具选型指南(图11)

01

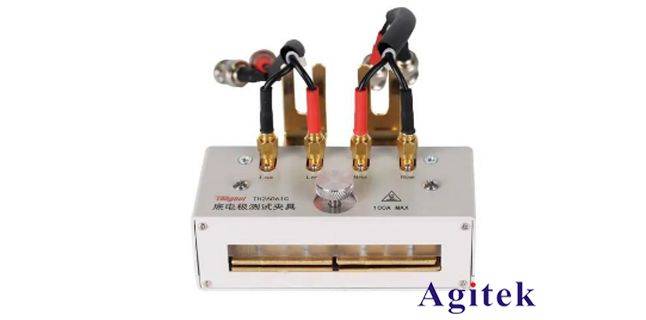

TH26061C

频率范围:DC-1MHz

最大直流电流:±100A

适用于:TH1778/A/B系列,测试大电流

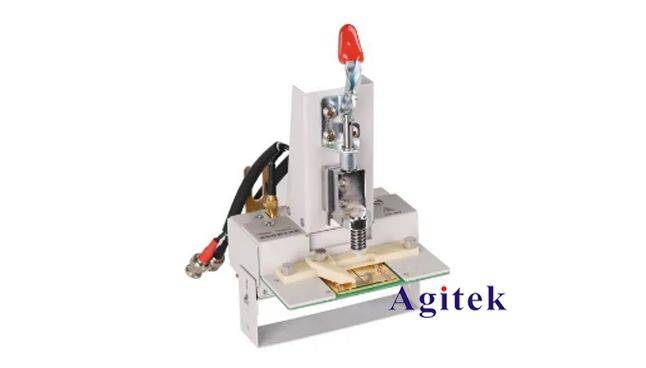

同惠LCR测试仪夹具选型指南(图12)

02TH 26061D

频率范围:DC-1MHz

最大直流电流:±60A

适用于:TH1778/A/B系列,所有LCR,需与TH26061C配合使用

8/低电阻测试线/

同惠LCR测试仪夹具选型指南(图13)

01 TH26004A

最大电流:1A

引线长度:0.8m,1.5m,2m

适用于:低电阻测试仪(TH2511,TH2512、TH2512+系列,TH2513系列)

同惠LCR测试仪夹具选型指南(图14)

02 TH26050S

频率范围:DC-100kHz

最大电流:1A

引线长度:0.8m,1.5m,2m

适用于:TH2515/2516/TH2518系列

以上就是同惠LCR测试仪夹具选型指南的相关介绍,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
