如何使用示波器测量控制环路响应

　　为了更好地描述波特图的应用，通过确定闭环响应来测量DC-DC电源的闭环稳定性。这可以使用电压注入方法进行测试。这种方法在反馈环路中增加一个极小的电阻（通常约为10Ω）。选择注入点，确保朝向反馈环路方向上的阻抗远大于相反方向上的阻抗。然后在电阻上注入一个小的干扰信号。这通常借助注入变压器，以避免影响环路。之后测量响应并生成波特图。

　　用于测量闭环响应的仪器

　　测量闭环响应时，可以使用两类不同的仪器。第一类是矢量网络分析仪，简称VNA。VNA一般具有很高的动态范围，能够进行非常精确的阻抗测量。除了成本和复杂性外，使用VNA的另一个缺点在于VNA适合测量50Ω组件的特性。示波器则早已普遍用于电源开发，能够直接测量噪声和输出纹波的特性。现在，示波器还可以进行稳定性测量，例如测量增益和相位裕量、电源抑制比和阶跃响应。

　　测试配置：如何使用示波器测量控制环路响应

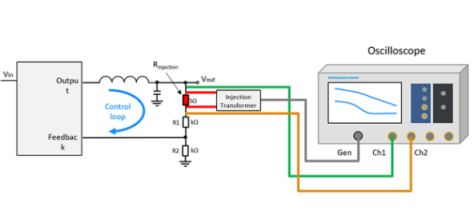

　　为了测量直流-直流电源的环路响应，必须将干扰信号注入环路中。因此，应选择注入点，确保朝向环路方向上的阻抗远大于相反方向上的阻抗。在注入点放置一个小电阻，并使用宽带注入变压器将干扰电压并行施加到注入电阻上。干扰信号由示波器的内部发生器生成。示波器的两个通道连接到注入点的任一侧。示波器根据测量值生成并显示波特图。

　　测量闭环响应时需要使用正确的探头。在某些测试频率下，测量点的峰间幅度可能非常低。因此，建议使用1x无源探头，而不是更为常见的10x探头。如果信噪比增加，这也会改善频率响应测量的动态范围。测量还需要使用接地弹簧或极短的接地线，以减少开关噪声拾取和电感接地环路。

　　示波器测试伯德图配置清单：

　　1、具备环路分析选件的示波器：泰克MSO 5/6系示波器，普源MSO5000系列示波器

　　2、选配信号发生器选件

　　3、合适带宽注入器

　　4、1:1探头2个
