是德科技DSOX2002A示波器XY模式

发布日期:2023-07-20 11:07:28         浏览数:

  是德科技的DSOX2002A示波器支持XY模式,这种模式可以用于展示两个输入通道之间的相对关系。在XY模式下,一个通道的输入信号被用作X轴,而另一个通道的输入信号则被用作Y轴,从而形成一个二维的波形图。

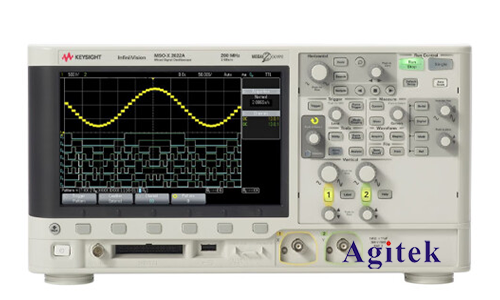

是德科技DSOX2002A示波器XY模式(图1)

  使用DSOX2002A示波器的XY模式可以实现一些有趣的测量应用和分析,以下是一些常见的应用示例:

  1.绘制Lissajous图形:Lissajous图形是一种通过绘制两个信号之间的相对运动形成的图形。在XY模式下,我们可以使用DSOX2002A示波器绘制Lissajous图形。通过调整两个输入信号的频率、相位差和振幅等参数,可以产生不同形状的Lissajous图案,这有助于分析信号的相位关系和频率比例。

  2.相位测量:XY模式可以用于测量两个信号之间的相位差。通过将一个信号连接到X轴输入通道,另一个信号连接到Y轴输入通道,可以直观地观察到两个信号之间的相对相位关系。通过测量在某个特定条件下的相对相位差,可以得出有关信号之间的时间延迟或相位差的重要信息。

  3.频率响应分析:使用XY模式,可以将输入信号作为横轴频率,另一个信号作为纵轴幅度,绘制频率响应曲线。通过将频率从低到高变化,我们可以观察到不同频率下信号的幅度变化情况,从而分析系统或电路的频率响应特性。

  在DSOX2002A示波器上使用XY模式非常简单。只需选择示波器菜单或前面板上的XY模式选项,然后将两个输入信号分别连接到X轴和Y轴输入通道上,即可在示波器的屏幕上观察到XY模式下的波形图形。

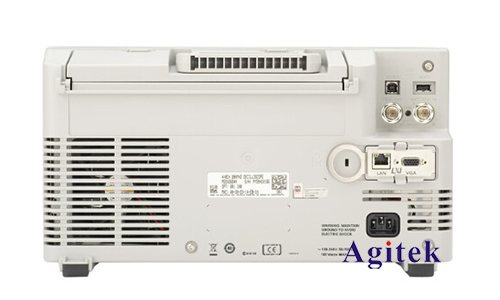

是德科技DSOX2002A示波器XY模式(图2)

  使用是德科技DSOX2002A示波器的XY模式,可以对信号之间的关系进行直观观察和分析,扩展了示波器的应用领域,为工程师和技术人员提供了更多的实验和测试选项,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
