频谱分析仪的五种带宽介绍

发布日期:2023-08-21 14:15:49         浏览数:

  频谱分析仪无论在选型还是在使用中,都有各种带宽选择,比如频谱仪测量带宽,分辨率带宽,分析带宽等,本篇文章介绍一下各种带宽的含义和作用。

  首先常说的频谱仪带宽,就是频谱分析仪的频率测量范围,表示信号频率范围内才能被谱分析仪测到。

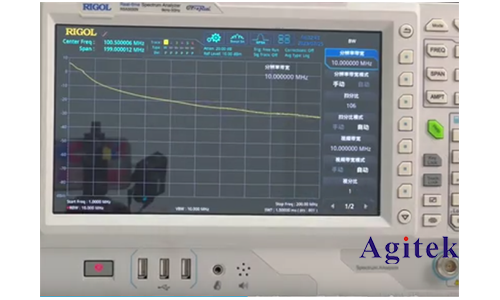

频谱分析仪的五种带宽介绍(图1)

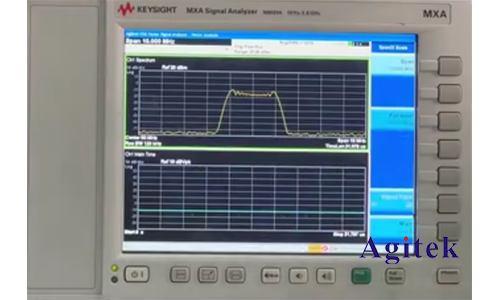

  第二种经常说的就是实时频谱仪的带宽,仪器上标注的带宽一般是扫频是频谱仪的带宽,虽然实时频谱仪的测量范围和扫频式的相同,但是实时频谱仪的扫描宽度很小,能一次性在屏幕上显示的频率范围比较小。

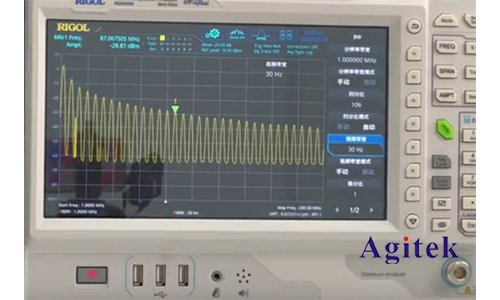

  第三种分辨率带宽,它的本质是带通滤波器,作用是区分频率相近的信号峰值。比如一个10MHz的方波信号,它是由10MHhz正弦波和它的奇次谐波叠加而成,在频谱仪上可以清楚的观察到各个谐波分量,但是如果频谱仪分辨率带宽比较大的话,谐波就会混叠,产生失真,无法分辨出这个信号真正的频谱图。当分辨率带宽RBW小于10MHz的时候,可以分辨出信号的谐波参数。

频谱分析仪的五种带宽介绍(图2)

频谱分析仪的五种带宽介绍(图3)

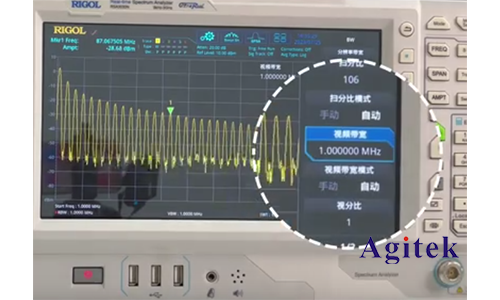

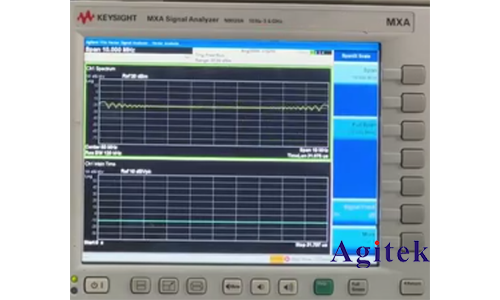

  第四种,是视频带宽,它的作用是底噪基线做一个平滑滤波,从而减小噪声,所以在测试微弱信号的时候,视频带宽设置的越小,越能准确测到这个信号。

频谱分析仪的五种带宽介绍(图4)

频谱分析仪的五种带宽介绍(图5)

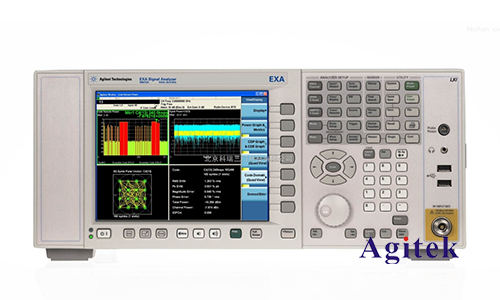

  第五种带宽,就是分析带宽,也叫实时分析带宽。带矢量信号分析的频谱仪才有这个参数,它的作用是在测试宽带信号时使用,这个宽带信号的带宽小于频谱仪的实时带宽。比如数字调制信号,信号的载波频率是1GHz,基带宽度是10MHz,那么频谱仪的频率测试范围大于1GHz,分析带宽大于10MHz,就可以在屏幕上完整的显示这个信号。

频谱分析仪的五种带宽介绍(图6)

频谱分析仪的五种带宽介绍(图7)
