测试三阶交调

　　1.交调失真

　　当两个信号频率ω1和ω2或多个信号频率同时通过同一个无缘射频传输系统时，由于传输系统的非线性影响，使基频信号之间产生非线性频率分量,这种现象被称为交调。

　　把非线性频率分量称为交调产物。这些交调产物如果落在接收频带内，又足够的强，则形成对基波信号频率的干扰，称这种干扰为无源交调干扰，或无源交调失真。

　　2.交调失真是如何产生的？

　　非线性电路的输出信号进行泰勒(Taylor)级数展开：

　　简便起见，下面考虑输入信号为等幅双音信号。令输入激励信号为

　　代进去就得：

　　将上式各个分项展开后发现，vout(t)将包含如下三种类型的频率成分：

　　(1)ꞷ1和ꞷ2的基波及谐波；

　　(2)ꞷ1和ꞷ2的组合频率：mꞷ1±nꞷ2(m,n为正整数)；

　　(3)DC分量。

　　第二种频率分量即为交调失真产物，m与n之和决定了交调产物的阶数。

　　3.三阶交调测试

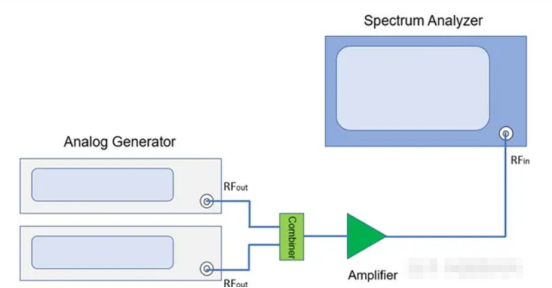

　　测试时，可以使用两台信号源提供双音信号，这是三阶交调测试最常用的方法，可以提供相对比较纯净的双音信号。

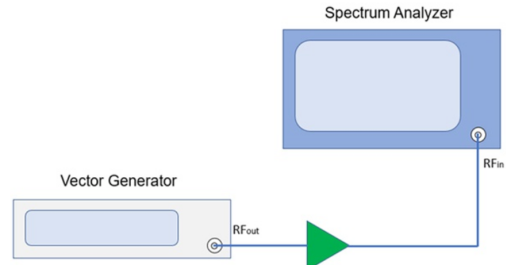

　　或者使用一台矢量源，通过基带侧编辑波形文件，从而由单个通道输出双音信号，这种方法产生的信号本身会有一定的三阶交调失真，因此只是将其作为一种备选方案，实在没有两台信号源时才使用这种方法。
