是德示波器如何确定触发源

发布日期:2023-12-08 15:39:39         浏览数:

  示波器是一种用于显示电信号波形的仪器,而触发源是确定波形在示波器屏幕上正确显示的关键。在是德示波器中,触发源是指触发器根据设定的条件找到输入信号中的特定点,从而在屏幕上稳定地显示波形。这个过程对于正确分析信号和观察波形特征至关重要。

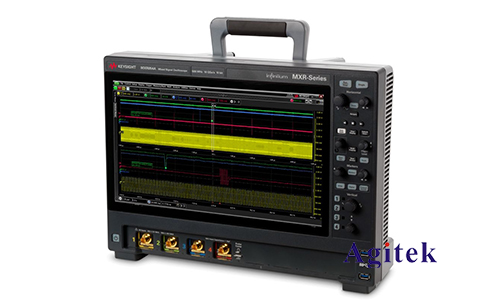

是德示波器如何确定触发源

  理解触发源的重要性

  首先,触发源是示波器正确显示波形的关键。如果没有正确的触发设置,波形可能会在屏幕上抖动或漂移,使得波形难以分析或甚至无法观察到。

  触发源的工作原理

  是德示波器通过触发器来确定何时应该开始显示信号。触发器会检测输入信号,并在满足特定条件时触发示波器的显示。这些条件可以是电压水平、边沿触发、脉冲宽度等。

  触发源的设置方法

  1.触发电压水平设置:这是最常用的触发设置之一。用户可以通过示波器控制面板上的调节旋钮或菜单来设置触发电压水平。当输入信号达到设定的电压水平时,示波器触发并显示波形。

  2.边沿触发:此设置使用户可以选择信号的上升沿或下降沿来触发波形显示。用户可以指定触发边沿的斜率和时间延迟等参数。

  3.脉冲宽度触发:允许用户根据信号的脉冲宽度来触发示波器显示波形。这对于触发短脉冲或特定宽度脉冲的信号非常有用。

  4.触发源耦合设置:示波器通常允许用户选择触发源的耦合方式,例如直流耦合、交流耦合或者高频抑制。这些设置可以影响触发器对信号的响应。

  如何确定触发源

  1.了解信号特征:首先,需要了解待测信号的特征,如幅度、频率、脉冲宽度等。这将有助于选择适当的触发设置。

  2.试验和调整:通过尝试不同的触发设置来找到最佳设置。开始时,可以尝试使用自动触发模式,然后逐步调整触发源设置,直到获得稳定和清晰的波形。

  3.根据需求调整:根据具体的应用需求和要分析的信号特性来调整触发设置。不同的信号可能需要不同的触发条件,例如频率、脉冲宽度等。

  4.优化触发参数:一旦确定了合适的触发设置,可以对触发参数进行微调以优化波形的显示效果,确保获得所需的信息。

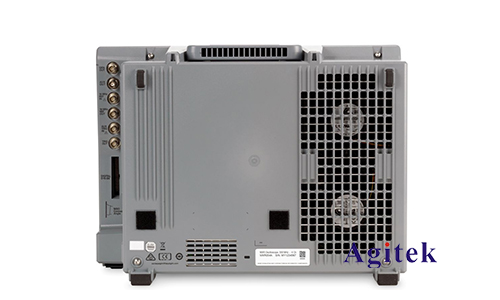

是德示波器如何确定触发源

  综上所述,确定触发源是是德示波器正确显示波形并有效分析信号的关键步骤。通过了解信号特性、尝试不同的设置并根据需要调整参数,可以找到最佳的触发源设置,以便在是德示波器上获得清晰、稳定的波形显示,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
