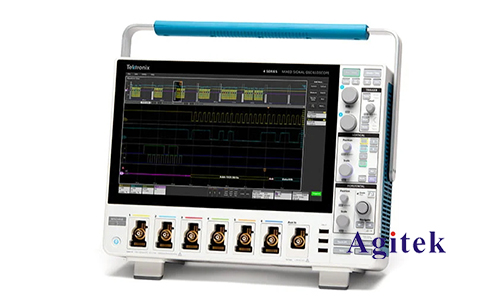

泰克示波器怎样测试pwm信号

　　当你需要测试PWM（脉冲宽度调制）信号时，泰克示波器是一款强大的工具。它能够捕捉、显示和分析电信号的变化，从而帮助你深入了解PWM信号的特性。以下详细介绍了使用泰克示波器测试PWM信号的步骤和方法：

　　1.准备工作

　　-确保泰克示波器处于适当的工作状态，电源连接正常，探头与示波器连接牢固。

　　-确认被测试的设备或电路处于安全状态，并且输出的PWM信号能够被接触到。

　　2.连接探头

　　-将示波器的探头连接到需要测试的电路的PWM输出端口。确保探头接触良好，没有松动或断开的连接。

　　3.设置示波器

　　-打开示波器并选择适当的通道，将触发模式设置为合适的状态，例如自动或者单次触发模式。

　　-设置时间基准和垂直灵敏度，确保能够清晰捕捉到PWM信号的周期和脉冲宽度。

　　4.观察信号

　　-通过示波器的屏幕观察PWM信号的波形图。它应该显示出一系列脉冲，每个脉冲代表一个特定的信号状态。

　　-注意信号的频率、占空比和稳定性。频率是脉冲的数量，占空比是高电平与低电平时间的比例。

　　5.测量参数

　　-使用示波器的测量功能来获取精确的信号参数，如频率、脉冲宽度、上升/下降时间等。

　　-逐步调整示波器的设置，以获得更详细的信号特性和数据。

　　6.调整设置

　　-可根据需要调整示波器的时间和电压范围，以便更清晰地显示信号的细节。

　　-如果信号波形不清晰或不稳定，调整探头位置或增加滤波器可以改善信号质量。

　　7.分析和记录

　　-分析捕获到的波形，识别任何异常或不寻常的特征，并记录信号的所有重要参数。

　　-将结果保存为图形或数据文件，以备将来参考或与团队共享。

　　8.结论和解决方案

　　-根据测试结果得出结论，判断PWM信号是否符合预期规格。

　　-如果有任何问题或异常，利用所得数据来解决问题，并可能进行进一步的测试和调整。

　　9.完成测试

　　-在完成测试后，关闭示波器并断开连接。确保设备和示波器都处于安全状态。

　　使用泰克示波器测试PWM信号需要仔细的观察和分析，以确保准确捕捉到信号的特性和细节。这些步骤和方法可以帮助工程师深入了解电路中PWM信号的行为，并在需要时进行调整和优化，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
