泰克示波器测频率怎么测

发布日期:2023-12-21 13:52:19         浏览数:

  测量频率是电子工程领域中的一项重要任务,而泰克示波器是一种广泛用于测量电信号的仪器。要使用泰克示波器测量频率,需要了解一些基本的操作步骤和原理。

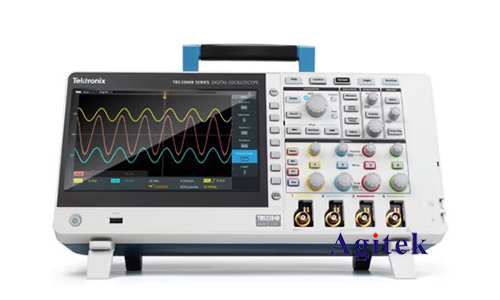

泰克示波器测频率怎么测(图1)

  了解示波器基础

  泰克示波器是一种电子测量仪器,用于观察和分析电压随时间变化的图形。它可以显示周期性信号的形状、幅度和频率。频率是指在单位时间内信号完成的周期数,通常以赫兹(Hz)表示。

  步骤:

  1.连接信号源

  将待测量的信号源与示波器连接。确保选择适当的探头和连接线,以便信号正确输入示波器。

  2.设置示波器参数

  -选择合适的时间基准:选择适当的时间尺度,使得至少能观察到一个完整的周期。

  -垂直和水平设置:设置垂直和水平控制,确保信号在屏幕上清晰可见。

  3.选择观察模式

  示波器通常有多种观察模式,如连续模式和单次触发模式。根据需要选择适当的模式,以确保捕获到完整的信号。

  4.触发设置

  触发功能允许示波器在信号满足特定条件时停止显示,有助于稳定测量结果。设置触发电平和触发边沿,使其适应待测信号的特征。

  5.测量频率

  -计数周期:选择一个周期,并计数示波器屏幕上显示的完整波形数量。

  -使用测量功能:许多示波器具有内置的测量功能,可直接测量频率。选择相应的测量功能并记录测量结果。

  原理:

  示波器测量频率的原理基于信号的周期性。示波器通过显示信号的波形,并根据波形的周期来计算频率。在屏幕上测量一个完整的周期并计算周期数,然后将周期数转换为频率值。

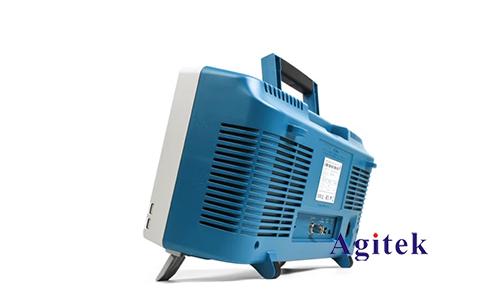

泰克示波器测频率怎么测(图2)

  通过适当设置示波器的参数和观察模式,结合信号的周期性,可以使用泰克示波器准确测量频率。熟练掌握示波器的操作和频率测量原理,能够帮助工程师和技术人员有效地分析和诊断电子系统中的信号问题,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
